Российские национальные стандарты, категории продукции и характеристики промышленного применения

Фланцы являются незаменимыми основными компонентами трубопроводных систем, технологического оборудования, нефтегазовых комплексов и всей российской инженерной трубопроводной сети. Они обеспечивают надежные, съемные соединения для трубопроводов, клапанов, насосов и резервуаров, гарантируя общую структурную герметизацию при различных условиях давления и температуры. Качество фланцевых соединений напрямую определяет эксплуатационную безопасность промышленного оборудования, срок службы трубопроводов и герметичность при транспортировке сред, что делает их фундаментальным и критически важным компонентом в российской тяжелой промышленности, энергетике и коммунальном строительстве.

В современной российской промышленной системе производство, монтаж и техническое обслуживание стальных фланцев полностью соответствуют национальным стандартам. В настоящее время основным стандартом является ГОСТ 33259-2015, заменяющий и интегрирующий более старые стандарты серии ГОСТ 12815–12822, всесторонне регулирующий конструктивные размеры, технические параметры, требования к маркировке и нормы приемки для трубопроводных фланцев с номинальным давлением до ПН250. Для газопроводов используется стандарт ГОСТ 54432-2011, адаптированный к особым условиям эксплуатации при транспортировке газообразных сред.

Основные категории фланцев согласно ГОСТ 33259-2015

Исходя из инженерных сценариев в российской энергетической, химической, коммунальной и машиностроительной отраслях, на рынке в основном используются три типа фланцев с сердечником, каждый из которых адаптирован к конкретным условиям эксплуатации и имеет четкие особенности применения:

I.Плоский сварной фланец пластинчатого типа (тип 01)

Накладные фланцы пластинчатого типа, являющиеся наиболее распространенной и универсальной категорией фланцев в российской промышленности, отличаются простой конструкцией, экономичностью и удобством монтажа. Этот продукт подходит для работы в условиях низкого давления и нормальной температуры и широко используется в системах городского водоснабжения и водоотведения, общесистемных тепловых трубопроводах, легком промышленном оборудовании, а также в гражданских и промышленных трубопроводных системах. Применимы для стандартных низконапорных диапазонов, таких как PN10, PN16 и PN25.

Его основные преимущества заключаются в отработанной технологии обработки, широкой адаптивности, высокой эффективности сварки и монтажа на месте, а также удобстве эксплуатации, технического обслуживания, демонтажа и ремонта. Это стандартный фланцевый продукт для малых и средних инженерных проектов и гражданских трубопроводных сетей в России.

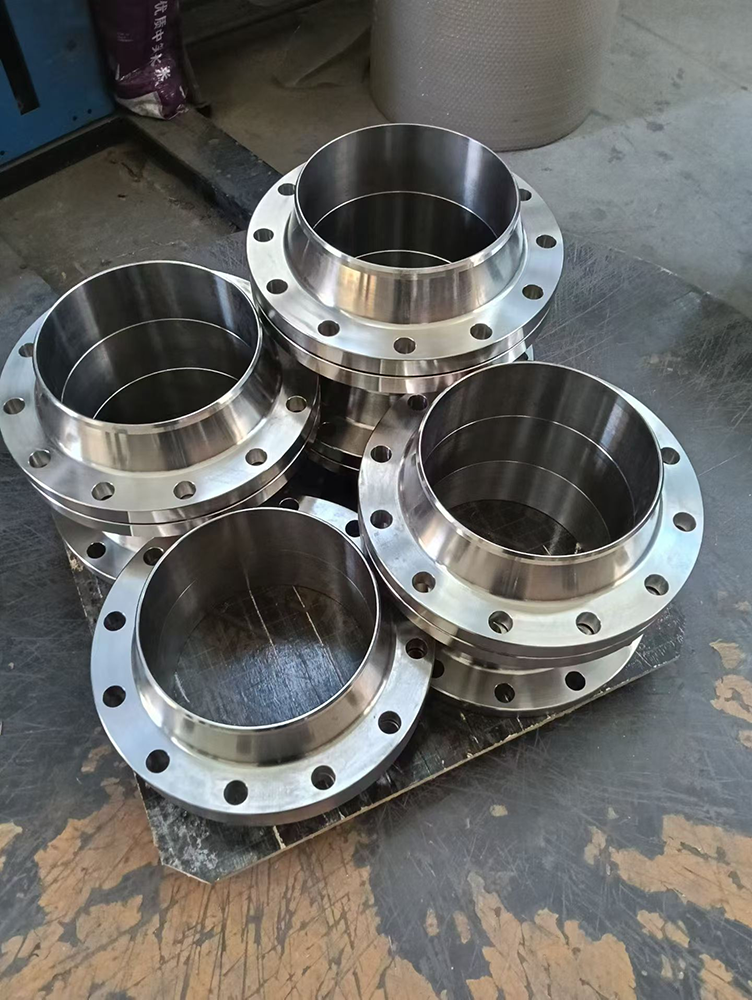

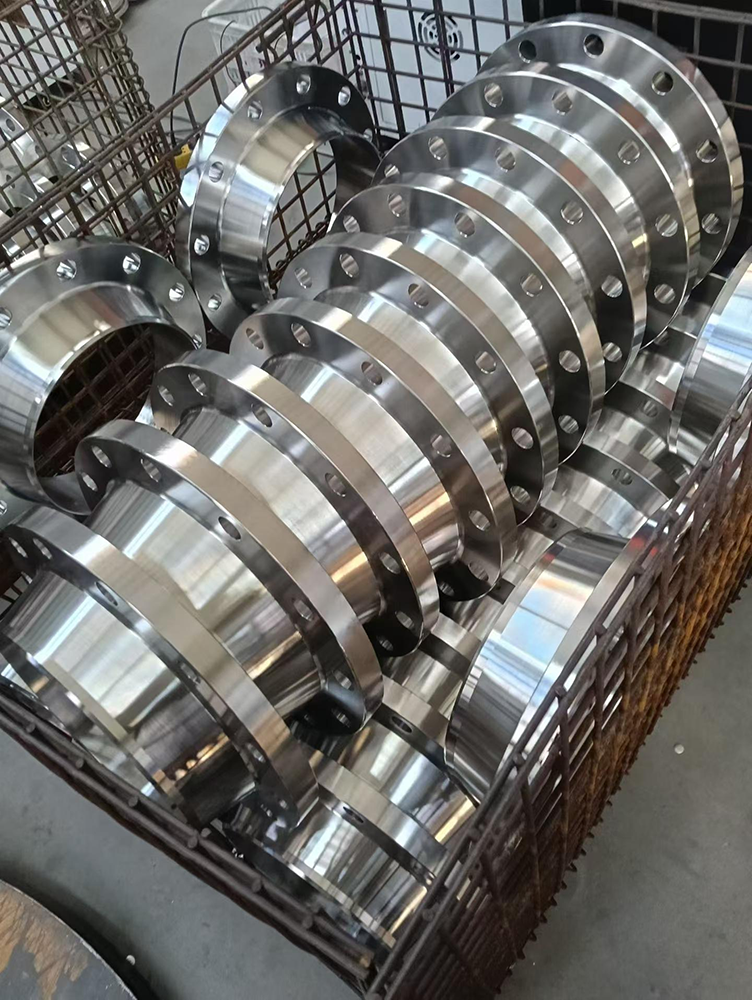

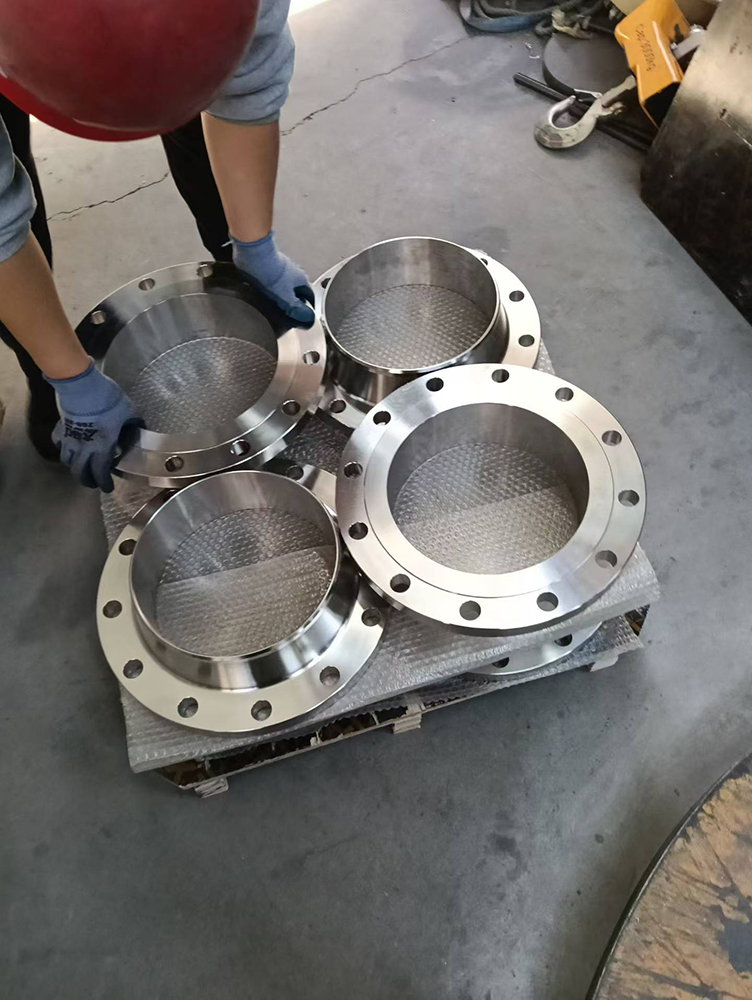

II. Фланец с приварной горловиной (тип 11)

Фланцы с приварной горловиной — это специализированные фланцы для применения в условиях высокого давления, высоких температур и высокой прочности. Они имеют цельную коническую горловину, которая равномерно распределяет напряжение в трубопроводе, предотвращая концентрацию напряжений в местах соединения труб. Скошенный шов бесшовно соединяется с трубопроводом, обеспечивая превосходную герметизацию и прочность конструкции по сравнению с накладными фланцами после сварки.

Этот тип фланца в основном используется в российских нефтегазопроводах большой протяженности, высокотемпературных и высоконапорных химических трубопроводах, оборудовании электростанций и трубопроводах для тяжелых промышленных процессов. Он подходит для средних и высоких давлений от PN40 до PN250 и может выдерживать сложные условия эксплуатации, такие как чередование высоких и низких температур, коррозия в средах и вибрация оборудования. Это основной тип фланца для ключевых энергетических проектов в России.

III. Резьбовой фланец (тип 02)

Резьбовые фланцы не требуют сварки; они надежно соединяются с трубами посредством резьбы, а монтаж и демонтаж могут выполняться без открытого огня. К их ключевым особенностям относятся безопасность строительства, быстрая установка и возможность многократной разборки и сборки, что делает их особенно подходящими для легковоспламеняющихся и взрывоопасных сред, строительных площадок с запретом на пожарную безопасность и временных трубопроводов.

Широко используется в российских нефтехранилищах, цехах по обработке легковоспламеняющихся и взрывоопасных химических веществ, а также при строительстве временных трубопроводов на объектах. В основном применяется в трубопроводных системах низкого давления и малого диаметра и является необходимым элементом для работы в особо опасных условиях.

Наиболее распространенные материалы для фланцев и области их применения в российской промышленности.

Российские конструкционные материалы отбираются со строгим учетом условий эксплуатации и температуры окружающей среды, а основные материалы делятся на две главные категории:

материал из углеродистой стали

На рынке преобладают стали марок 20#, ST20 и низкотемпературная углеродистая сталь 09G2C. Обычная углеродистая сталь марки 20# подходит для трубопроводов, по которым транспортируются обычные нефть, газ и вода при нормальных температурах; низкотемпературная сталь 09G2C — это специальный материал для холодных регионов высоких широт России, способный выдерживать экстремально низкие температуры до -70℃, предотвращая низкотемпературную хрупкость, и широко используется в проектах нефтегазопроводов в Сибири и на Дальнем Востоке.
