Подробный анализ различий между российскими фланцами ГОСТ и китайскими фланцами GB (Обязательно к прочтению при закупке фланцев для трубопроводов)
2026-06-04
В контексте экспорта трубопроводной арматуры, а также при реализации российско-китайских проектов в нефтегазовой, химической и теплоэнергетической отраслях, фланцы российского стандарта (ГОСТ) и фланцы китайского национального стандарта (GB) являются двумя наиболее широко используемыми типами фланцевой продукции. Эти две категории имеют существенные различия по ряду параметров, включая регламентирующие стандарты, размерную структуру, номинальное давление, конфигурацию уплотнительных поверхностей, требования к материалам и взаимозаменяемость при монтаже. Как следствие, многие закупщики и строительные подрядчики часто сталкиваются с проблемами — такими как ошибки при сборке или возникновение протечек в ходе гидравлических испытаний — вызванными путаницей в процессе подбора продукции. Опираясь на опыт реального производства и практического применения, данная статья предлагает всестороннее сравнение ключевых различий между фланцами российского и китайского национального стандартов.
I. Различия в системах стандартизации
1. Фланцы российского стандарта (ГОСТ) (Широко используются в России и странах СНГ)
Основные стандарты:
ГОСТ 12820 (Фланцы стальные плоские приварные), ГОСТ 12821 (Фланцы стальные приварные встык) и ГОСТ 12822 (Фланцы стальные резьбовые). Как правило, они применяются в комплекте с трубами, изготовленными в соответствии со стандартами ГОСТ на бесшовные стальные трубы. Данные фланцы широко используются в проектах нефтегазовой отрасли, системах городского теплоснабжения и химической промышленности на территории России, Казахстана, Беларуси и других государств — участников Содружества Независимых Государств (СНГ).
Обозначение давления: Ру (Ru) — российский символ номинального давления, выражаемый в единицах кгс/см².
2. Фланцы национального стандарта (GB) (Широко используются внутри Китая и при экспорте продукции из КНР)
Действующие национальные стандарты: GB/T 9113 и GB/T 9124.1-2019; они классифицируются по серии PN (Nominal Pressure — номинальное давление). Система национальных стандартов формировалась с ориентацией на европейскую систему стандартов DIN; в настоящее время она является унифицированным стандартом, принятым для внутренних трубопроводных систем в нефтегазовой, химической отраслях, системах водоснабжения и водоотведения, а также в электроэнергетике.
Обозначение давления: PN — номинальное давление, выражаемое в единицах МПа.
Резюме: Эти два набора стандартов берут свое начало в принципиально разных промышленных системах. Российская система стандартизации закрепляет промышленные стандарты, установленные в советскую эпоху, тогда как система национальных стандартов была разработана с опорой на европейские стандарты; вследствие этого их базовые технические критерии являются полностью несовместимыми.
II. Различия в номинальных значениях давления (наиболее распространенный источник ошибок)
Номинальные давления согласно российскому стандарту (ГОСТ) — Ru
Стандартный ряд: Ru6, Ru10, Ru16, Ru25, Ru40, Ru63, Ru100 (кгс/см²)
Справочная информация по пересчету: Ru16 ≈ 1,6 МПа; однако толщина фланца, количество болтов и диаметры болтовых отверстий не имеют прямого соответствия параметрам китайского национального стандарта (GB) для PN16. Несмотря на совпадение номинального значения давления, общие физические размеры изделий существенно различаются.
Номинальные давления согласно китайскому национальному стандарту (GB) — PN
PN6, PN10, PN16, PN25, PN40, PN63, PN100 (МПа)
Хотя числовые значения кажутся идентичными, наружные диаметры фланцев, диаметры расположения болтовых отверстий (диаметры центров отверстий) и характеристики болтов являются полностью несовместимыми. Фланец стандарта ГОСТ (Ru16) невозможно напрямую соединить болтами с фланцем стандарта GB (PN16).
III. Различия в номинальном диаметре (DN) и наружных размерах
1. Наружный диаметр фланца (D), диаметр расположения болтовых отверстий (D1) и количество болтовых отверстий (n) составляют основные различия:
Для одного и того же номинального диаметра (DN) — например, DN100:
- Фланец ГОСТ Ru16: Наружный диаметр, шаг расположения болтовых отверстий и количество болтов — все эти параметры отличаются от спецификаций GB PN16; следовательно, болты не являются взаимозаменяемыми.
- Размеры фланцев стандарта GB, как правило, меньше; напротив, фланцы стандарта ГОСТ того же номинального размера отличаются более крупными габаритными размерами и изготавливаются из более массивных и толстых материалов.
2. Сопряжение с внутренними диаметрами труб:
Фланцы стандарта ГОСТ спроектированы для сопряжения с наружными диаметрами стальных труб, изготовленных по стандартам ГОСТ, тогда как фланцы стандарта GB спроектированы для сопряжения с наружными диаметрами бесшовных стальных труб, изготовленных по стандартам GB. Поскольку наружные диаметры труб с одинаковым номинальным диаметром (DN) различаются в зависимости от стандарта, размеры фасок и параметры механической обработки внутреннего диаметра для приварных плоских фланцев не являются взаимозаменяемыми; Следовательно, их нельзя непосредственно приваривать к стальным трубам того же типа.
IV. Различия типов уплотнительных поверхностей
**Основные типы уплотнительных поверхностей для фланцев российского стандарта (ГОСТ)**
1. **RF — Выступ (Raised Face)** (*Плоская поверхность*): Высота выступа и ширина уплотнительной поверхности имеют уникальные размеры, специфичные именно для российского стандарта.
2. **TG — «Шип-паз» (Tongue & Groove) / MFM — «Выступ-впадина» (Male & Female)** (*Специальная конструкция по ГОСТ*): Преимущественно используются в нефте- и газопроводах, работающих при высоких температурах и высоком давлении; глубина паза и размеры выступа не взаимозаменяемы с параметрами, принятыми в китайском национальном стандарте (GB).
Фланцы российского стандарта с уплотнительной поверхностью типа «выступ» не имеют концентрических или спиральных насечек (так называемых «водяных линий»), характерных для фланцев китайского стандарта; следовательно, при подборе прокладок необходимо приобретать резиновые или асбестовые прокладки, соответствующие именно российским стандартам.
**Уплотнительные поверхности для фланцев китайского национального стандарта (GB)**

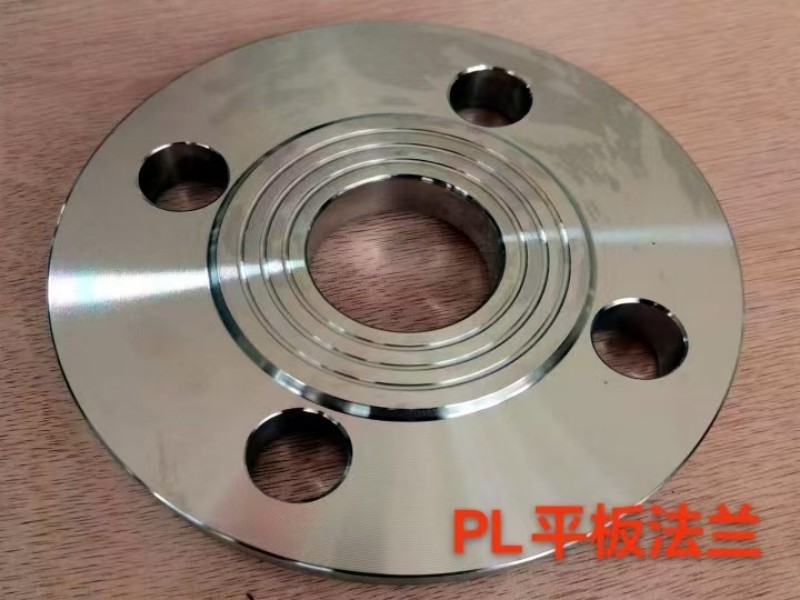

**RF — Выступ** (с уплотнительными насечками / «водными линиями»), **MFM — «Выступ-впадина»**, и **TG — «Шип-паз»**. На поверхности выступа нанесены механически обработанные концентрические или спиральные насечки («водные линии»), предназначенные для улучшения посадки прокладки и обеспечения герметичности соединения, что делает прокладки китайского стандарта более взаимозаменяемыми и легкодоступными на рынке.
V. Конструкция фланцев и классификация продукции
**Классификация по российским стандартам (ГОСТ)**

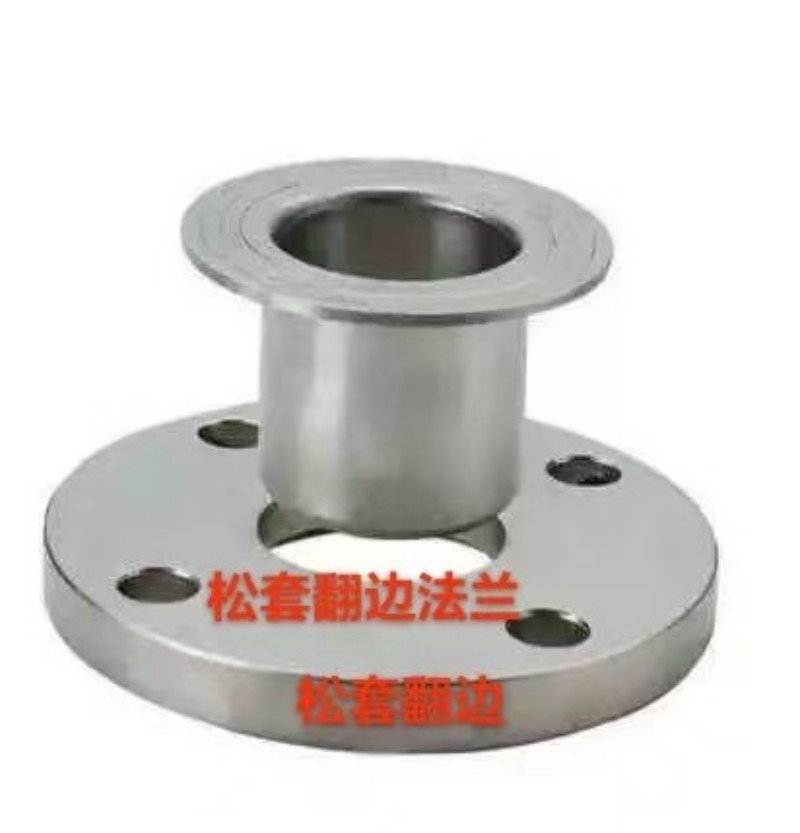

1. **ГОСТ 12820:** Фланец плоский приварной (PL). Высота ступицы и толщина диска у плоских фланцев российского стандарта больше, чем у их аналогов китайского стандарта того же номинального размера.
2. **ГОСТ 12821:** Фланец воротниковый приварной встык (WN). Угол конусности воротника и его высота основаны на проектных нормах бывшего СССР, что создает заметное визуальное отличие по сравнению с воротниковыми фланцами китайского стандарта.
В российских стандартах фланцы под сварку в раструб (SW) используются крайне редко; в инженерных проектах основное применение находят типы фланцев PL (плоские) и WN (воротниковые). **Классификация по китайским национальным стандартам (GB)**

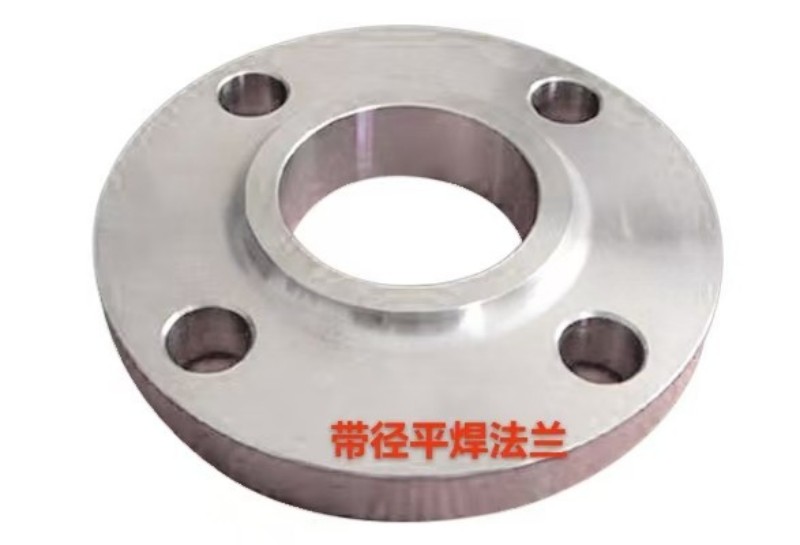

**Плоские приварные (PL)**, **плоские приварные с выступом (SO)**, **воротниковые (WN)**, **раструбные (SW)** и **резьбовые фланцы**. Ассортимент продукции является исчерпывающим и включает широкий спектр детализированных спецификаций, охватывающих полный спектр применения как в гражданском, так и в промышленном строительстве.
VI. Особенности распространенных марок материалов
**Материалы, используемые в соответствии с российскими стандартами**
**Углеродистая сталь:** Ст20 (сталь марки 20 по российским стандартам; соответствует китайской марке 20#, хотя стандарты выплавки и металлургической обработки могут различаться). **Нержавеющая сталь:** 12Х18Н10Т (эквивалент китайской марки 304). **Легированная сталь:** 15Х5М и другие марки, специфичные для российских стандартов; исходное сырье соответствует требованиям ГОСТ. **Распространенные материалы по национальным стандартам (GB)**
Углеродистая сталь: 20#, A105; Нержавеющая сталь: 06Cr19Ni10 (304), 06Cr17Ni12Mo2 (316). Данные материалы соответствуют системе классификации марок стали, установленной национальными стандартами GB.
Хотя определенные марки могут обладать эквивалентными эксплуатационными характеристиками, они могут незначительно различаться по содержанию примесей в химическом составе; в связи с этим произвольная замена материалов в процессе производства недопустима.
VII. Процессы производства и сценарии применения
1. Фланцы российского стандарта (ГОСТ): Преимущественно используются в российско-китайской экспортной торговле, в качестве комплектующих для комплектного оборудования российского образца, а также в проектах нефтегазовой и теплоэнергетической отраслей, реализуемых в соответствии с российскими стандартами. Заказы выполняются преимущественно по индивидуальным спецификациям для экспорта; характеристики партий продукции отличаются высокой степенью единообразия. В производстве широко применяются методы ковки, что позволяет получать изделия со значительным запасом толщины стенок и исключительной устойчивостью к эксплуатации в условиях низких температур.
2. Фланцы национального стандарта (GB): Широко применяются в проектах внутренней инфраструктуры, муниципальных системах противопожарной защиты, на химических предприятиях и электростанциях. Для данной категории характерно наличие обширных складских запасов; в производстве используется комбинированный подход, сочетающий методы резки из листовой стали и ковки. Это обеспечивает высокую скорость поставок и снижает закупочные издержки для внутренних потребителей.
VIII. Резюме: Ключевые аспекты выбора и закупки
1. Фланцы российского стандарта (ГОСТ) и национального стандарта (GB) *не* являются взаимозаменяемыми или совместимыми для совместного использования; фланцы с одинаковым номинальным диаметром (DN) и номинальным давлением (PN) не могут заменять друг друга в процессе монтажа.
2. Для экспортных проектов, ориентированных на Россию или Центральную Азию, приоритет следует отдавать фланцам российского стандарта (ГОСТ); для внутренних строительных проектов следует выбирать фланцы национального стандарта (GB).
3. При проведении работ по реконструкции, требующих перехода от спецификаций национального стандарта к российскому стандарту, необходимо производить полную замену всей триады «фланец — прокладка — болт»; смешивание компонентов, относящихся к разным стандартам, в процессе монтажа строго запрещено.
4. Перед осуществлением закупки необходимо тщательно сверить конкретные номера стандартов, номинальные давления (Ru/PN), а также стандарты, применимые к материалам трубопровода, чтобы предотвратить размерные несоответствия, которые могут повлечь за собой дорогостоящие доработки непосредственно на объекте.
Настоящая статья служит справочным руководством для специалистов, занятых в сфере закупок трубопроводной арматуры, инженерного строительства и внешнеторговых операций, и призвана помочь избежать потенциальных сложностей при выборе элементов трубопроводов в контексте российско-китайской торговли.
