Комплексный анализ фланцев, соответствующих российскому ГОСТу: технические условия, классификация, процессы производства и экспортное применение.
2026-06-24
В китайско-российской энергетической, химической и коммунальной трубопроводной отрасли, а также в сфере внешней торговли фитингами для трубопроводов, фланцы по российскому стандарту ГОСТ являются основными универсальными фитингами. В отличие от американских стандартов ANSI, немецких DIN и китайских стандартов GB, они обладают независимыми и полными размерными, гидравлическими и производственными характеристиками, что делает их важнейшими компонентами для инженерных проектов в России и странах СНГ. В данной статье систематически рассматривается основная российская система стандартов на фланцы, классификация продукции, параметры, требования к материалам, различия между китайскими и зарубежными стандартами, а также требования к приемке продукции, что предоставляет профессиональную справочную информацию для выбора фитингов в трубопроводной отрасли, ценообразования на внешнеторговом рынке и контроля качества продукции.
I.Система основных стандартов для российских фланцев (полное описание старых и новых версий)
Российские стандарты на фланцы делятся на традиционные, устоявшиеся стандарты и новые, заменяющие их национальные стандарты. В настоящее время на рынке одновременно используются как старые, так и новые стандарты, которые служат основой для приема заказов во внешней торговле и координации проектов, предотвращая ошибки при выборе.
1.Классические, популярные старые проекты (крупнейший существующий портфель проектов)
- ГОСТ 12820-80: Плоский сварной стальной фланец пластинчатого типа, пригодный для номинального давления PN10–PN100, является наиболее распространенным стандартом для трубопроводов низкого давления и нормальной температуры, широко используется в водоснабжении и водоотведении, а также в промышленных трубопроводах, отличается простой конструкцией и высокой экономической эффективностью.
- ГОСТ 12821-80: Стальной приварной фланец с горловиной, номинальное давление PN0.1–PN250, конструкция, рассчитанная на высокое давление и высокую прочность, подходит для трубопроводов высокого давления нефтяных, химических и газовых месторождений, обладает герметизирующими свойствами и устойчивостью к давлению, значительно превосходящими таковые у плоских приварных фланцев.
- ГОСТ 12822-80: Свободнофланцевый соединитель, подходит для тонкостенных труб и коррозионностойких применений. Может использоваться с фланцевыми трубами, легко устанавливается и демонтируется, обладает высокой адаптивностью.
2.Новая версия общего альтернативного стандарта (рекомендуется в основном для новых проектов)
ГОСТ 33259-2015 — это новейший общий стандарт для трубных фланцев в России, который полностью заменяет старые, разрозненные спецификации. Он применим к соединениям труб, клапанов и фитингов с номинальным давлением ≤ PN250. Стандарт устанавливает конструктивные размеры фланцев, формы уплотнительных поверхностей, стандарты допусков и технические требования и в настоящее время является предпочтительным стандартом для новых промышленных проектов и новых внешнеторговых заказов в России.
3.Стандарты фланцев специального оборудования
ГОСТ 28759.1-2022 устанавливает типы, параметры и требования к совместимости прокладок для фланцев, используемых в сосудах под давлением и промышленном оборудовании. Он в основном используется для соединений в резервуарах для хранения, реакторах и комплектных наборах химического оборудования и не взаимозаменяем с трубопроводными фланцами.
II.ГОСТ Классификация фланцевых изделий и применимые условия эксплуатации
В соответствии с требованиями российских промышленных условий, фланцы подразделяются на четыре основные категории по своей конструкции, каждая из которых соответствует определенным стандартам давления, температуры и условий эксплуатации:

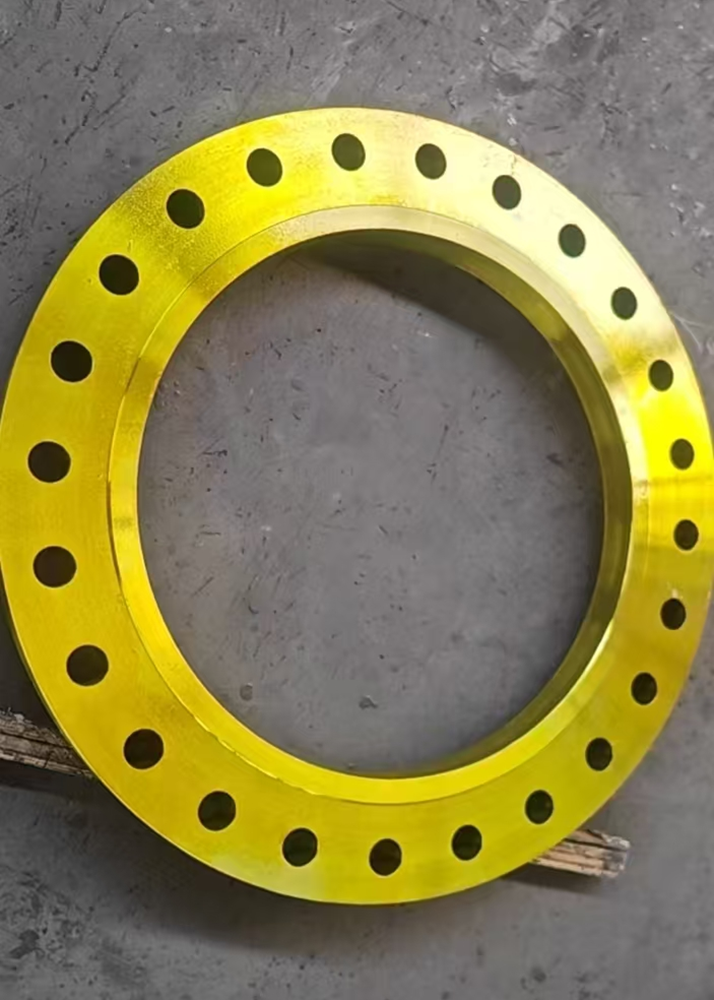

1.Плоский сварной фланец пластинчатого типа (ГОСТ 12820-80)
Благодаря цельной плоской пластинчатой конструкции и прямой бесшовной сварке, процесс сварки прост, а себестоимость обработки низка. Подходит для работы в условиях низкого давления, нормальной температуры и отсутствия вибрации, с номинальным диапазоном давления от 1,0 МПа до 10,0 МПа. Широко используется в системах водоснабжения, системах отопления, вентиляции и кондиционирования воздуха, а также в трубопроводах легкой промышленности и является распространенной категорией продукции в небольших заказах на внешнеторговых операциях между Китаем и Россией.

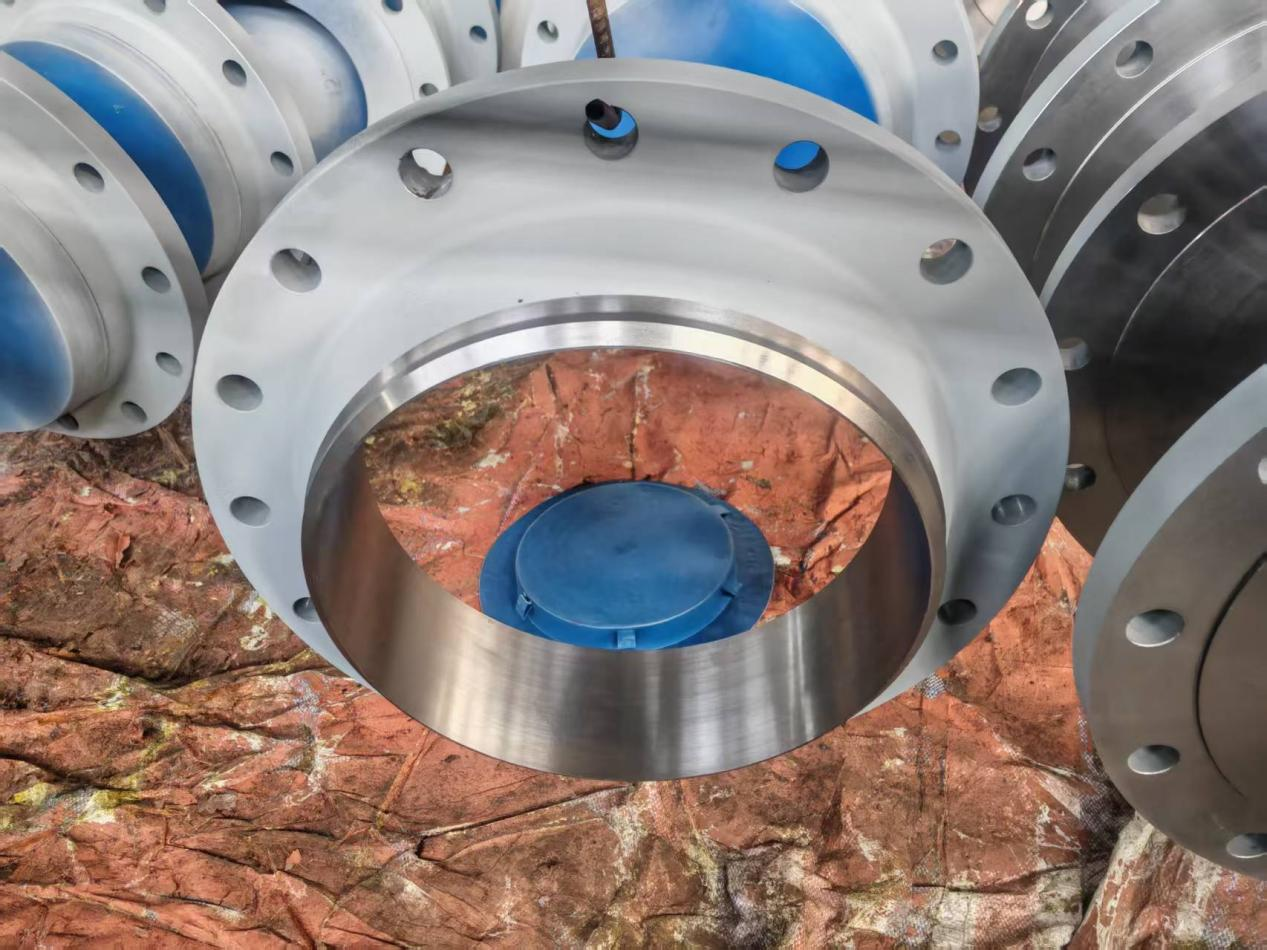

2.Фланец с приварной горловиной (ГОСТ 12821-80)
Труба имеет коническую форму с переходным горловиной и приваривается встык к фланцу, что обеспечивает высокую прочность сварного шва, равномерное распределение напряжений и устойчивость к высоким температурам, высокому давлению и усталости. Подходит для трубопроводов высокого давления и высокой температуры в нефтегазовой, химической и энергетической отраслях, с диапазоном давления от 0,1 МПа до 25,0 МПа, и является основным продуктом для крупномасштабных китайско-российских инженерных проектов.
3.Свободный фланец (ГОСТ 12822-80)
Корпус фланца подвижен и может использоваться с трубными фланцами, что исключает необходимость сварки корпуса трубы; необходимо лишь зафиксировать положение уплотнения. Его главные преимущества — коррозионная стойкость и простота сборки/разборки. Он совместим с тонкостенными трубами из нержавеющей стали и легированных металлов и подходит для трубопроводных систем, подверженных воздействию агрессивных химических сред и требующих частого технического обслуживания.

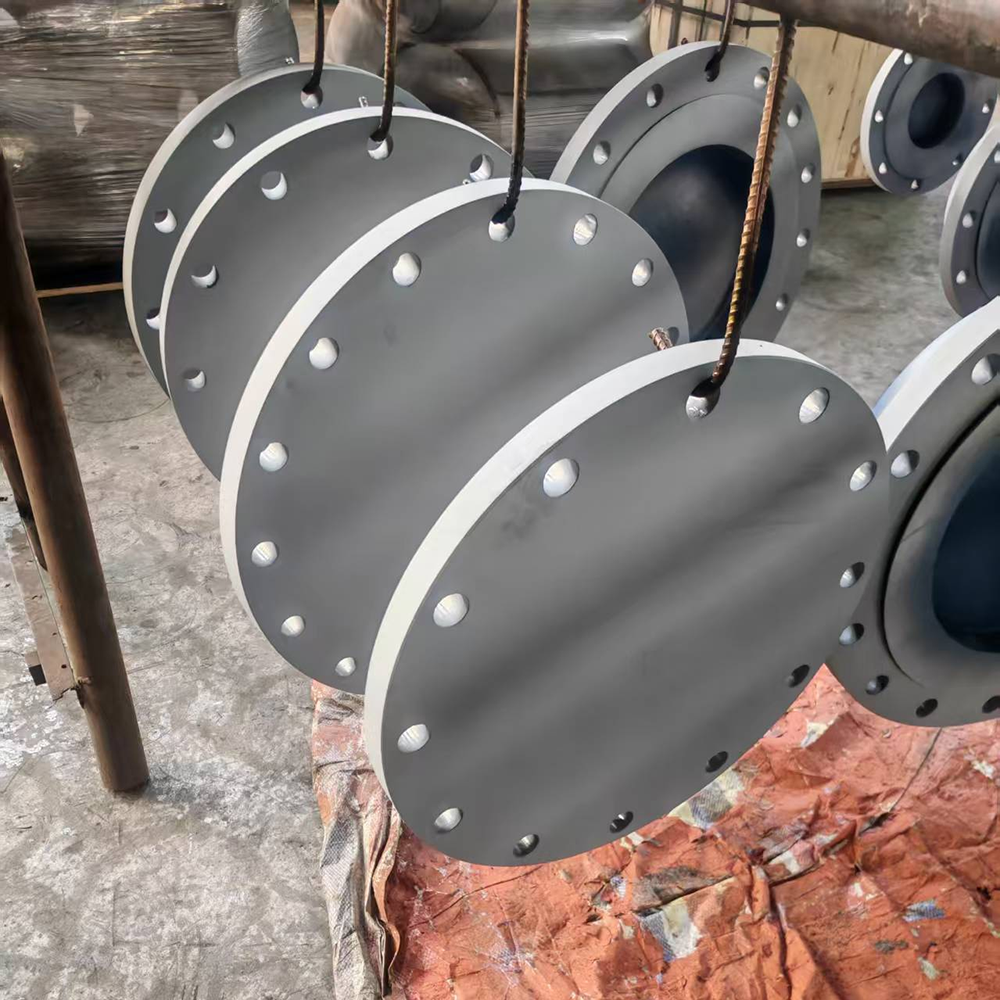

4.Глухой фланец (ГОСТ — Общий регламент)
Сплошные фланцы для герметизации концов труб обладают чрезвычайно высокими герметизирующими свойствами и используются для герметизации концов труб, заглушения оборудования и испытаний под давлением. Номинальное давление у них такое же, как у приварных фланцев аналогичной спецификации, и они подходят для герметизации в любых рабочих условиях.
III. Ключевые параметры: номинальное давление, площадь уплотнения и габариты.
1.Номинальное давление (PN)
В российских фланцах ГОСТ используется метрическая система давления, которая полностью отличается от американской стандартной фунтовой системы. Основные значения давления: PN6, PN10, PN16, PN25, PN40, PN63, PN100, PN160 и PN250, охватывающие все сценарии от низкого до сверхвысокого давления. Значение давления представляет собой номинальное рабочее давление (бар) при комнатной температуре.
2.Основные формы уплотнительной поверхности
Совместим с российскими местными стандартами на прокладки, подходит для трех наиболее распространенных типов уплотнительных поверхностей:
- Выступающая поверхность RF: наиболее универсальная конструкция, совместимая с резиновыми, асбестовыми и графитовыми композитными прокладками, а также с большинством стандартных условий эксплуатации трубопроводов;
- FF Full Flat: Плоская конструкция без выступов, в основном используется в муниципальных водопроводных и канализационных трубах низкого давления, обеспечивает плотное прилегание и отсутствие зазоров;
- Соединительная поверхность кольца RTJ: металлическое кольцевое уплотнение, специально разработанное для высокого давления и высоких температур, подходит для нефтегазо- и химических трубопроводов высокого давления с давлением выше PN100, обладает чрезвычайно высокой герметизирующей способностью
3.Технические характеристики и диапазон размеров
Основные номинальные диаметры — DN15–DN2000, стандартные экспортные размеры — DN25–DN600. Нестандартные фланцы большого диаметра могут быть изготовлены на заказ. Допуски по размерам, расстояние между болтовыми отверстиями, толщина фланца и наружный диаметр строго соответствуют стандартам ГОСТ и не взаимозаменяемы с фланцами, соответствующими стандартам ANSI или DIN.
IV. Часто используемые материалы и требования к обработке (основа соблюдения норм внешней торговли)
В российских инженерных проектах предъявляются четкие требования к материалам фланцев, причем основные материалы относятся к двум категориям: углеродистая сталь и нержавеющая сталь, подходящие для различных условий эксплуатации и имеющие экспортную сертификацию.
1.Материал: углеродистая сталь (общего промышленного типа)
Основные материалы: углеродистая сталь 20#, St35, A105, обладающая хорошей ударной вязкостью и высокой прочностью на сжатие, пригодная для нефтегазовых, тепловых и общепромышленных трубопроводов, отвечающая требованиям ГОСТа по работе в условиях низких и нормальных температур, поддерживающая процессы ковки и прокатки, не содержащая песчаных впадин, трещин и пористости.
2.Материал: нержавеющая сталь (коррозионностойкий вариант)
Основные материалы: нержавеющая сталь марок 304 и 316L, устойчивая к кислотам и щелочам, коррозии и окислению, пригодная для трубопроводов, предназначенных для транспортировки химических веществ, морской воды и агрессивных сред, обладающая высокой термостойкостью и широко используемая в российских проектах в области тонкой химии и морского машиностроения.
3.Производство и обработка поверхности
- Основной технологический процесс: основным методом является цельнолитая ковка, а для изготовления фланцев большого диаметра используется прокатка, что обеспечивает соответствие механических свойств стандартам;

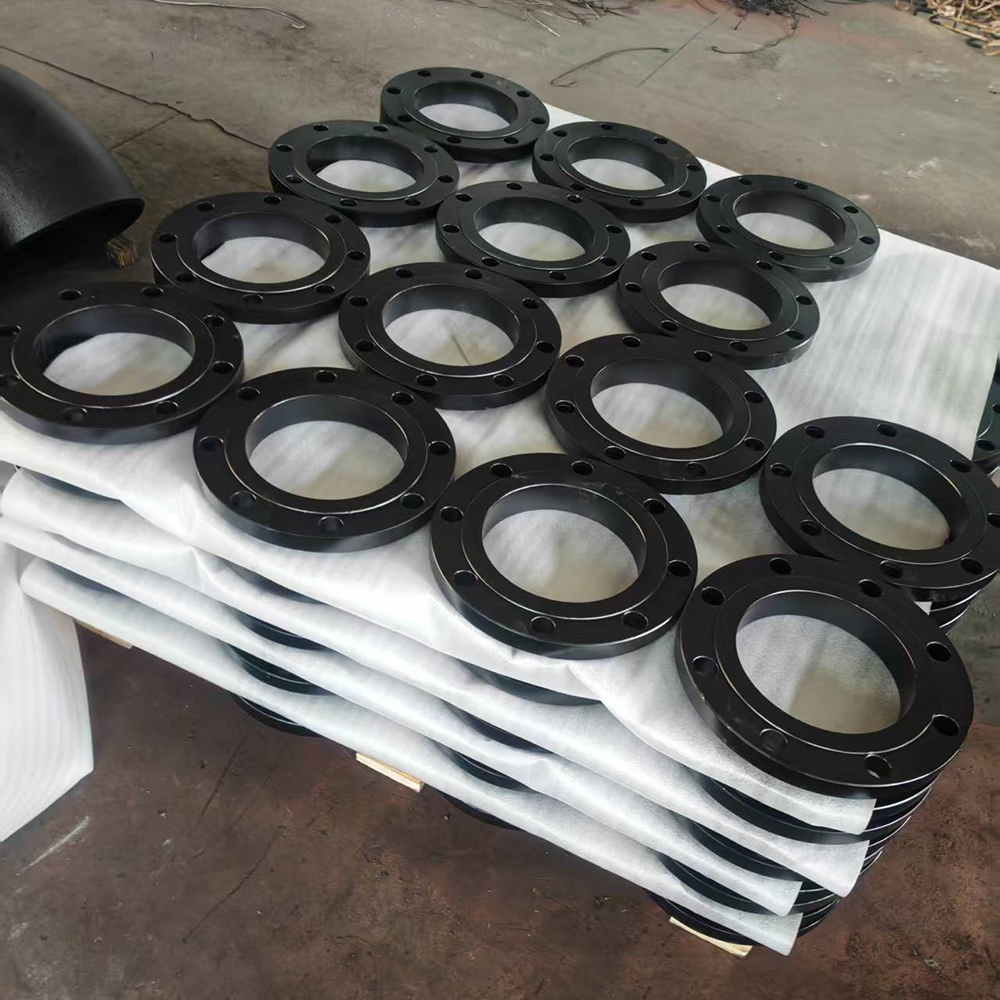

- Обработка поверхности: удаление ржавчины, чернение и обработка антикоррозионным маслом фланцев из углеродистой стали для предотвращения ржавления во время морской транспортировки и складирования; зеркальная полировка и травление для фланцев из нержавеющей стали;
- Требования к сварке: фаска фланца должна быть стандартной, сварной шов должен быть гладким и соответствовать российским приемочным требованиям к сварке трубопроводов.
V. Основные различия между фланцами ГОСТ и фланцами, соответствующими стандартам ANSI/DIN
В сфере приема заказов на внешнеторговую продукцию часто возникает путаница со стандартами. Основные различия напрямую определяют универсальность продукции и играют ключевую роль в ценообразовании и выборе товаров.
1.Различные системы давления: ГОСТ — это метрическая система номинального давления в фунтах (PN), а АНСИ — американский стандарт класса в фунтах. Значения давления несовместимы и не могут использоваться взаимозаменяемо.
2.Различные размеры и конструкции: При одинаковом номинальном диаметре DN внешний диаметр, толщина, количество/диаметр отверстий для болтов и расстояние между отверстиями фланцев ГОСТ существенно отличаются от соответствующих параметров DIN и ANSI, что делает их одновременную установку невозможным.
3.Несовместимость уплотнений: фланцевые прокладки и болты ГОСТ соответствуют российскому стандарту и несовместимы с деталями европейского и американского стандартов;
4.Различные регионы применения: ГОСТ совместим только со странами СНГ, такими как Россия, Казахстан и Беларусь, и не поддерживается проектами в Европе и США.
VI.Инспекция внешней торговли и требования к соблюдению экспортных норм
В рамках китайско-российской торговли фитингами для трубопроводов экспорт фланцев по ГОСТ должен полностью соответствовать стандартам, чтобы обеспечить таможенное оформление и приемку проекта.
1.Квалификационные документы: Предоставить заводской сертификат соответствия ГОСТу, спектральный отчет по материалам, протокол испытаний механических характеристик и протокол дефектоскопии (требуется для фланцев высокого давления);
2.Контроль качества: отсутствие дефектов внешнего вида, соответствие допусков размеров стандартам, гидростатические испытания, неразрушающий контроль и 100% обнаружение дефектов для фланцев горловины, свариваемых под высоким давлением;
3.Маркировка упаковки: На поверхности фланца лазерной гравировкой нанесены номер стандарта ГОСТ, DN, PN, материал и номер печи. Упаковка предназначена для экспорта и включает влаго- и антикоррозийную герметизацию, что делает изделие пригодным для морских перевозок на большие расстояния.
4.Совместимость с условиями эксплуатации: В новых инженерных проектах приоритет следует отдавать внедрению ГОСТ 33259-2015, а техническое обслуживание более старого оборудования может быть адаптировано к более старым стандартным изделиям ГОСТ 12820/12821-80.
VII. Краткое описание сценариев применения
Благодаря отработанным технологическим спецификациям и широкому диапазону номинальных давлений, фланцы, соответствующие российским стандартам ГОСТ, полностью охватывают различные ключевые проекты в России и странах СНГ: городское водоснабжение и водоотведение, отопление, магистральные нефте- и газопроводы, комплектные химические установки, энергетические трубопроводы и системы промышленных сосудов под давлением. Они являются основными стандартными изделиями для китайско-российских трансграничных трубопроводных проектов и внешней торговли фитингами для труб.
Заключение
Фланцы ГОСТ представляют собой самостоятельную систему стандартов, включающую новые и старые версии, параметры, технические характеристики, материалы, технологические процессы и сценарии применения, которые отличаются от европейских, американских и отечественных стандартов. Те, кто занимается экспортом российской арматуры, инженерно-техническим обеспечением трубопроводов и подбором оборудования для монтажа, должны точно различать подстандарты ГОСТ и строго контролировать соответствие размеров, давления и материалов, чтобы избежать таких проблем, как отклонения в соединениях и отказы в приемке, обеспечивая реализацию проекта и выполнение экспортных заказов .
