Сравнение технических стандартов для отводов в соответствии с китайским национальным стандартом (GB/T), американским стандартом (ASME/ANSI), российским стандартом (ГОСТ) и европейским стандартом (EN).
2026-01-16
I. Система стандартов и область применения
1. Национальные стандарты (GB/T)
* Основные стандарты: GB/T 12459 «Стальные фитинги для стыковой сварки труб — типы и параметры», GB/T 13401 «Стальные фитинги для стыковой сварки труб» и др., в основном применимые к промышленным трубопроводным системам в Китае, охватывающим нефтяную, химическую и энергетическую отрасли, с использованием таких материалов, как углеродистая сталь, легированная сталь и нержавеющая сталь, с номинальным давлением от PN0,25 до PN420.
* Характеристики: Подчеркивается совместимость с отечественными стандартами для трубопроводов (например, GB 50316), для маркировки размеров используются номинальный диаметр (DN) и номинальное давление (PN), а серии толщины стенки классифицируются по «Sch» или «Сериям I/II».
2. Американские стандарты (ASME/ANSI)
* Основные стандарты: ASME B16.9 «Заводские кованые сварные фитинги для труб» и ASME B16.28 «Стальные сварные отводы малого радиуса и обратные изгибы». Широко используются в североамериканских и международных инженерных проектах, номинальные давления указываются «классом» (например, класс 150–2500), а материалы относятся к серии ASTM A (например, A234 WPB, A403 WP304).
* Характеристики: Размеры указаны в дюймах (NPS), серии толщины стенок — в «Sch» (Sch 10s–XXS), с особыми требованиями к процессам производства (например, горячее прессование, штамповка) и акцентом на номинальные значения давления и температуры (P-T Rating).
3. Российский стандарт (ГОСТ)
* Основные стандарты: ГОСТ 17375 «Стальные фитинги для стыковой сварки труб — размеры и технические требования», ГОСТ 30759 «Фитинги для стыковой сварки труб из нержавеющей стали», в основном применимые в России и странах СНГ. Номинальное давление обозначается буквой «Ru» (например, Ru 6.3~Ru 250), а материалы соответствуют ГОСТ 1050 (углеродистая сталь), ГОСТ 5632 (нержавеющая сталь) и др.
* Особенности: В системе размеров используется двойная система номинального диаметра (DN) и дюймов. Серии по толщине стенок делятся на «легкие серии» и «тяжелые серии». К геометрическим допускам фитингов предъявляются строгие требования (например, овальность и отклонение толщины стенки). Обязательным является испытание на ударную вязкость при низких температурах (-40℃).
4. Европейский стандарт (EN)
Основной стандарт: EN 10253 «Сварные стальные фитинги для труб» (разделен на EN 10253-2/3/4 и др.), применимый к ЕС и проектам, требующим сертификации CE. Номинальное давление указывается в «PN» (PN6~PN400), а материалы соответствуют EN 10216 (бесшовные трубы), EN 10025 (стальные листы) и др.
Особенности: Интегрирует стандарты бывших стран-членов ЕС, такие как немецкий DIN и британский BS. Размеры указаны в метрической системе (DN), серии толщины стенок — в «серии EN» (например, S20, S63), что подчеркивает совместимость с EN 13480 (промышленные трубопроводы), требующим маркировки CE и прослеживаемости материала.
II. Различия в ключевых технических параметрах

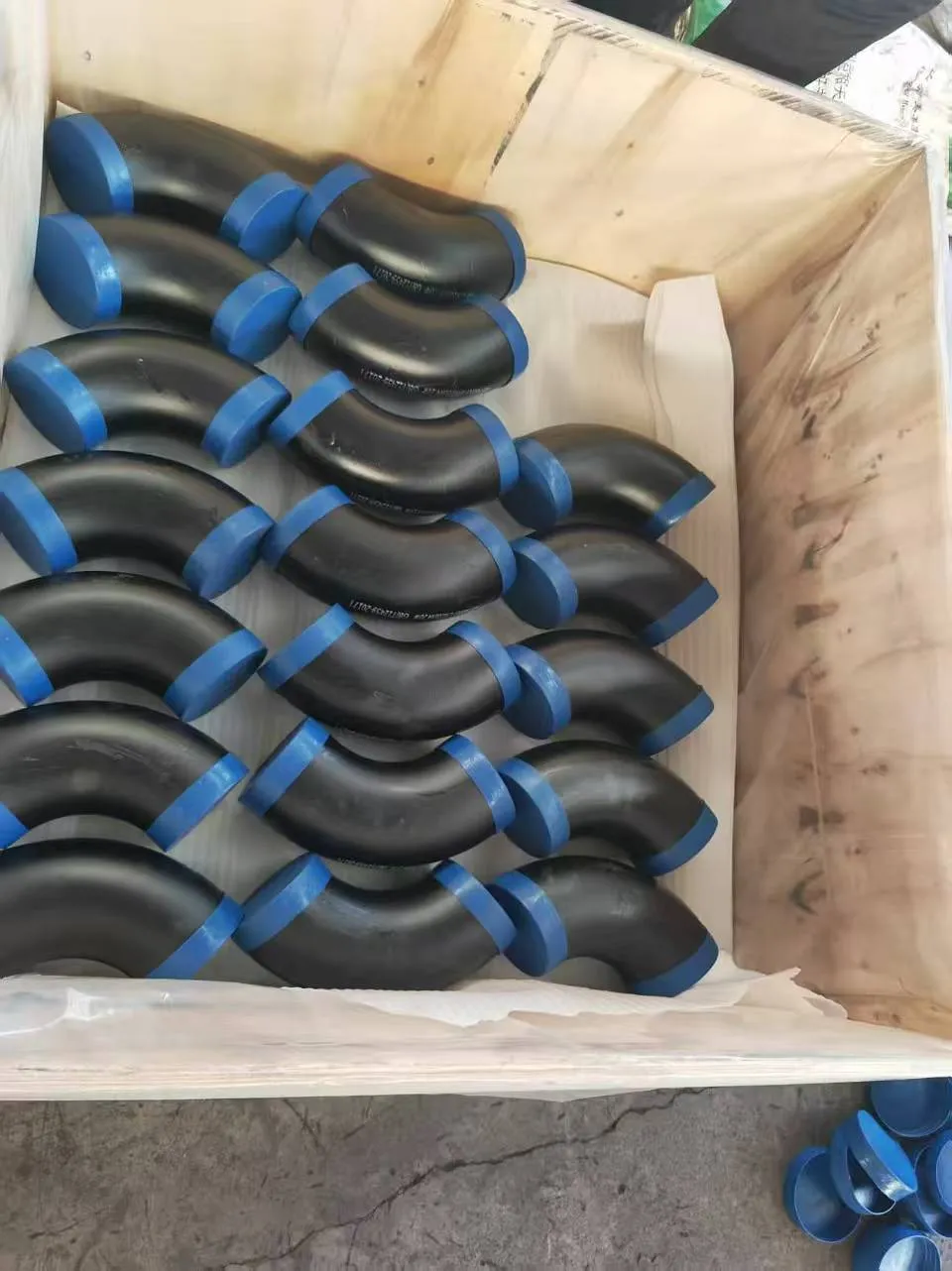

| параметр | Национальный стандарт (GB/T) | Американский стандарт (ASME) | Российский стандарт (ГОСТ) | Европейский стандарт (EN) |
| Размеры | ДН (мм) + ПН (МПа) | NPS (дюймы) + Класс (фунты) | ДН (мм)/дюйм + Ру (кгс/см²) | ДН (мм) + ПН (бар) |
| угол изгиба | 45°, 90°, 180°, для специальных углов требуется индивидуальная настройка. | 45°, 90°, 180°, малый радиус (1D) / большой радиус (1.5D) | 45°, 90°, 180°, радиус согласно "R=1,5DN" или "R=1DN" | 45°, 90°, 180°, с возможностью выбора основного длинного радиуса (1,5D) и короткого радиуса (1D). |
| Допуск по толщине стенки | ±12,5% (бесшовный), ±10% (сварной) | ±12,5% (Sch 40 и выше), ±15% (Sch 10/20) | ±10% (углеродистая сталь), ±8% (нержавеющая сталь) | ±10% (EN 10253-2), ±12,5% (EN 10253-3) |
| Покрытие уровня давления | PN0.25~PN420 | Класс 150~2500 | Ру 6,3~Ру 250 (≈PN0,63~PN25) | PN6~PN400 |
| Требования к материалам | Углеродистая сталь (Q235, 20#), легированная сталь (15CrMo), нержавеющая сталь (0Cr18Ni9) | Углеродистая сталь (A234 WPB), нержавеющая сталь (A403 WP304), легированная сталь (A234 WP91) | Углеродистая сталь (St35.8), нержавеющая сталь (12X18H10T) | Углеродистая сталь (P235GH), нержавеющая сталь (1.4301), легированная сталь (1.7335) |
| Неразрушающий контроль | Испытание под давлением (гидравлическим/пневматическим), 100% контрольное время/ультразвуковое измерение для ответственных применений. | Согласно стандарту ASME B31.3, для классов 900 и выше требуется рентгено- и ультразвуковая дефектоскопия. | 100% гидростатическое испытание, отбор проб продукции партиями, контроль качества (RT, 5%). | Испытание под давлением + визуальный осмотр каждого компонента; стандарт EN 10253-4 требует 100% испытаний на сопротивление (RT). |
III. Различия в проектировании и производстве
1. Расчет радиуса и толщины стенки
o Китайский стандарт/Европейский стандарт: Отводы с большим радиусом (R=1,5DN) являются стандартными. Толщина стенки рассчитывается по формуле GB/T 20801 или EN 13480 с учетом припуска на коррозию (обычно 2 мм);
o Американский стандарт: Отводы с малым радиусом (R=1D) должны быть четко обозначены. Толщина стенки рассчитывается по формуле расчета под давлением в ASME B31.3. Припуск на коррозию определяется в соответствии с требованиями заказчика (по умолчанию 0,0625 дюйма);
o Российский стандарт: Радиус фиксирован на уровне 1,5DN. Расчет толщины стенки осуществляется в соответствии с ГОСТ 3262, с акцентом на гарантированную минимальную толщину стенки.
2. Требования к сварке
* **Китайский стандарт:** Сварка фаски соответствует GB/T 985.1. Допускается ручная дуговая сварка или сварка под флюсом. После сварки требуется термообработка для снятия напряжений (обязательно для хромомолибденовой стали).
* **Американский стандарт:** Снятие фаски соответствует ASME B16.25. Процесс сварки должен быть сертифицирован по ASME IX. Аустенитная нержавеющая сталь не требует термообработки.
* **Европейский стандарт:** Снятие фаски соответствует EN ISO 9692-1. Сварка должна соответствовать сертификации EN 15614. Углеродистые стали, такие как P235GH, требуют послесварочной термообработки.
3. Маркировка и отслеживаемость
* **Китайский стандарт:** Маркировка поверхности включает DN, PN, материал, код производителя и номер партии.
* **Американский стандарт:** Маркировка включает NPS, класс, код материала (например, WPB), статус термообработки и маркировку ASME.
* **Европейский стандарт:** Необходимо указать маркировку CE, DN, PN, номер материала по стандарту EN (например, 1.4301) и наименование производителя.
IV. Сценарии применения и рекомендации по выбору
Национальный стандарт: Для проектов внутри страны и трубопроводов среднего и низкого давления (таких как городские газопроводы и водопроводы) приоритет следует отдавать соответствию проектным спецификациям GB 50316.
Американский стандарт: Для международных проектов (таких как нефтехимические предприятия и электростанции) и систем высокого давления и высокой температуры (класс 600 и выше) требуется ASME B31.3/B31.1.
Российский стандарт: Для рынков России и Центральной Азии предпочтительны фитинги из нержавеющей стали ГОСТ 17375 для работы в условиях низких температур (ниже -40℃).
Европейский стандарт: Для проектов ЕС и пищевой и фармацевтической промышленности (требующих сертификации EN 10204 3.1) следует уделять особое внимание экологической безопасности материалов и отслеживаемости.
Основные принципы выбора: Приоритетное внимание следует уделять соответствию стандартам страны происхождения проекта или спецификациям, установленным заказчиком. Ключевые параметры (давление, температура, среда) должны быть проверены на толщину стенок и применимость с использованием формул проверки (таких как GB/T 20801-2020 или ASME B31.3).
