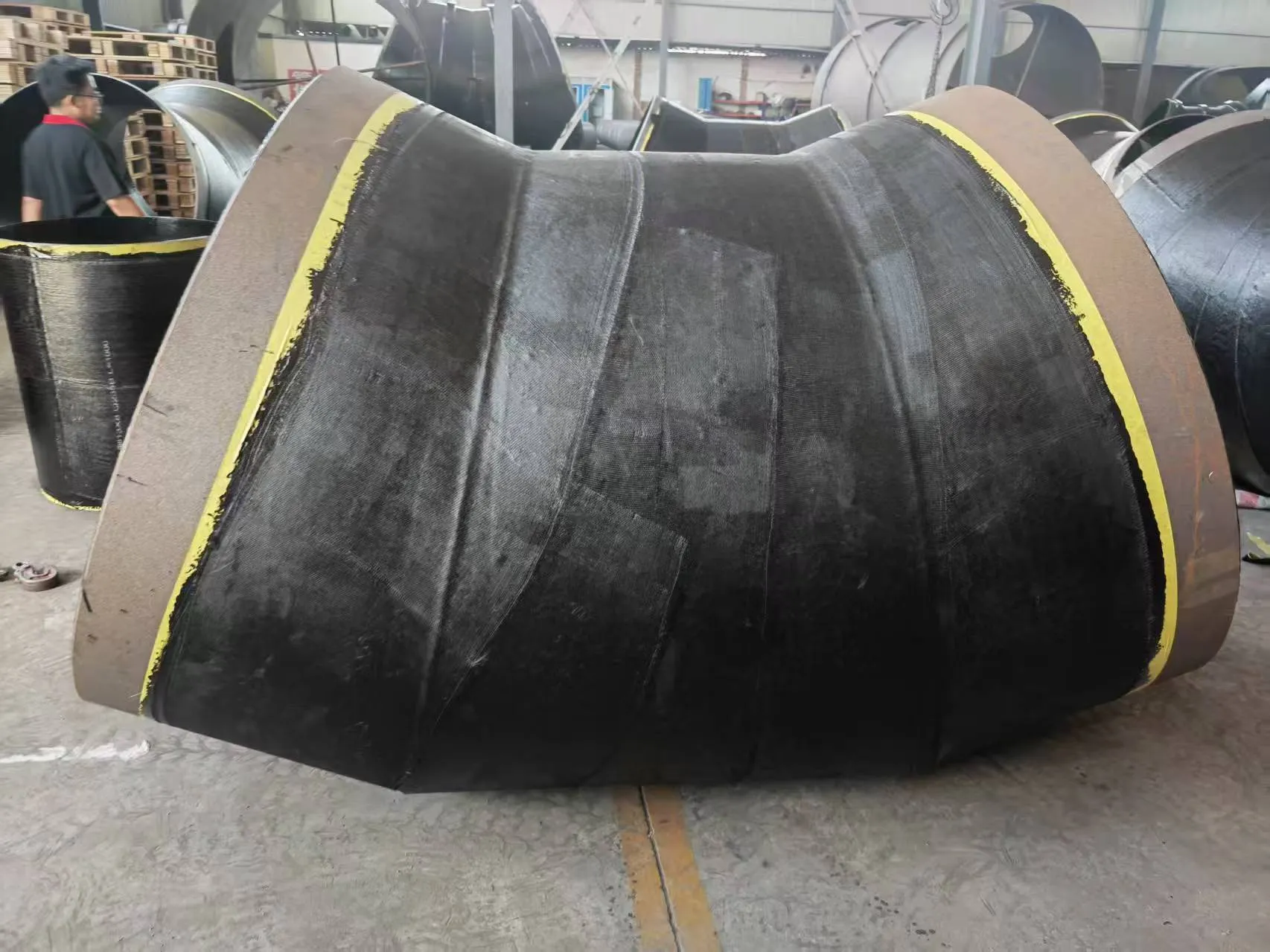

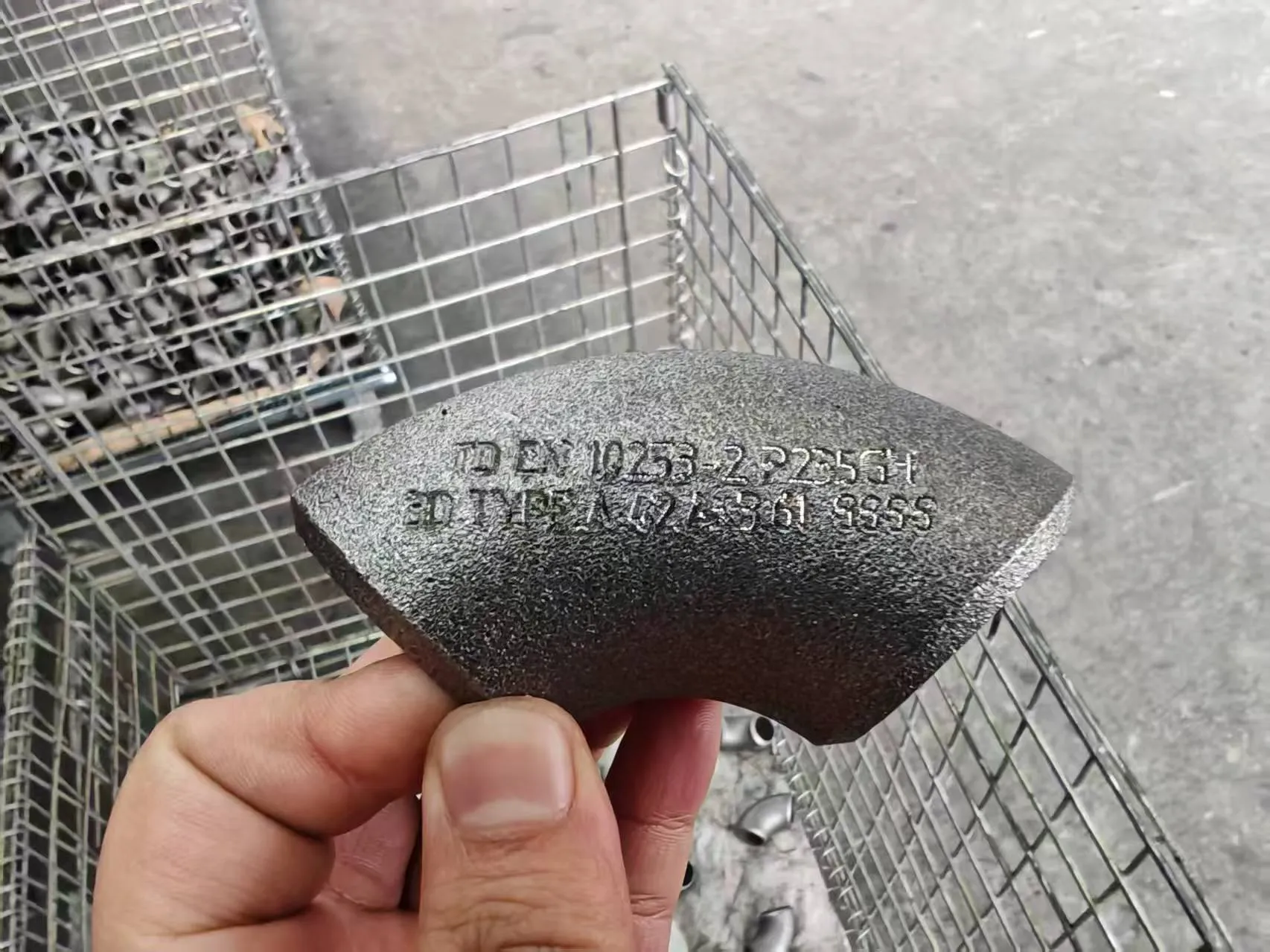

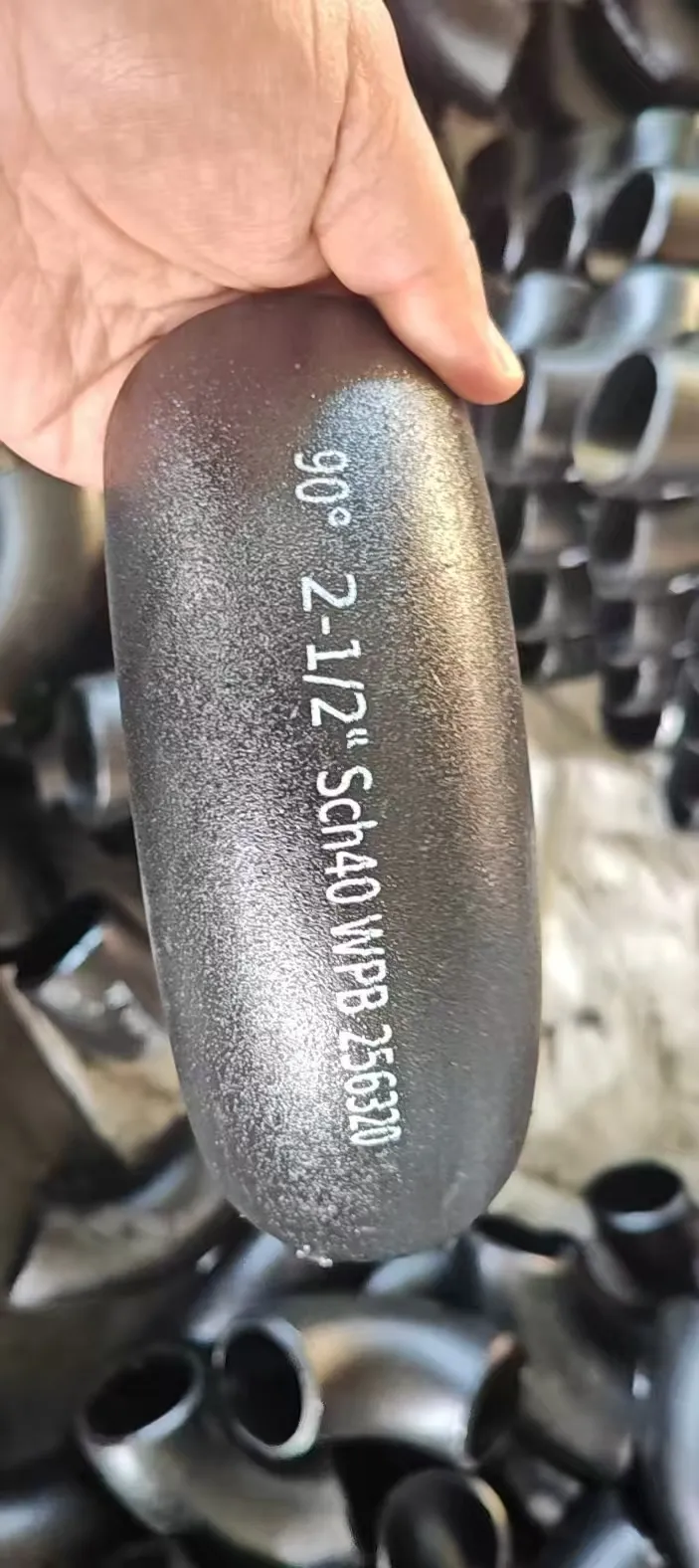

Отводы с большим и малым радиусом
2026-01-13
В системах транспортировки высоковязких жидкостей выбор отвода с большим радиусом 1,5D вместо отвода с малым радиусом (обычно 1D) в первую очередь основан на следующих ключевых технологических преимуществах, которые напрямую влияют на эффективность транспортировки, контроль энергопотребления и стабильность системы:
1. Значительное снижение потерь давления
Высоковязкие жидкости по своей природе создают значительное сопротивление трению во время потока, и локальное сопротивление в отводах является важнейшим компонентом потерь давления в трубопроводной системе. Отвод 1,5D имеет больший радиус кривизны, что приводит к более плавному изменению направления потока при прохождении жидкости через изгиб, меньшей центробежной силе на частицы жидкости и более слабым вихревым областям и явлениям вторичного потока. В отличие от этого, резкий поворот отвода 1D с малым радиусом приводит к образованию сильных вихрей и застойных зон внутри отвода, с гораздо более высоким коэффициентом локального сопротивления, чем у отвода с большим радиусом. Согласно расчетам в области гидродинамики, при одинаковых условиях эксплуатации локальные потери сопротивления в колене 1,5D могут быть снижены на 30–50% по сравнению с коленом 1D. Это особенно важно для транспортировки высоковязких жидкостей, поскольку позволяет эффективно снизить требуемый напор насоса и уменьшить энергопотребление.
2. Более стабильный поток, исключающий риск прерывания потока
Высоковязкие жидкости (такие как сырая нефть, асфальт и сироп) склонны проявлять неньютоновские характеристики при низких скоростях течения и чувствительны к изменениям условий потока. Резкие повороты на изгибах малого радиуса могут значительно исказить распределение скорости жидкости, создавая длинный, нестабильный участок потока ниже по течению от изгиба, что потенциально может привести к неравномерному потоку, локальному застою или даже закупорке. Плавный переход на изгибе 1,5D приводит к более плавным линиям потока жидкости, меньшему градиенту скорости и большей стабильности потока. Это эффективно предотвращает отложение или затвердевание жидкости, вызванное чрезмерно низкими локальными скоростями потока (для транспортировки горячих высоковязких жидкостей), обеспечивая непрерывность и надежность процесса транспортировки.
3. Снижение износа трубопровода и эрозионной коррозии
Хотя высоковязкие жидкости обычно имеют более низкую скорость потока, мельчайшие частицы, которые они переносят, или их собственное вязкое трение все же могут вызывать износ внутренних стенок труб. Поток жидкости внутри колена 1,5D более равномерный, что приводит к более равномерному распределению ударного давления на внешней стенке колена и меньшей интенсивности локальной эрозии по сравнению с коленами малого радиуса. Особенно для высоковязких жидкостей, содержащих частицы, колена большого радиуса уменьшают ударное воздействие частиц и их отложение на внутренней стороне колена, тем самым снижая скорость локального износа трубопровода, продлевая срок службы трубопровода и снижая затраты на техническое обслуживание.
4. Упрощенный терморегулирование трубопроводных систем (для условий теплопередачи)
Многие высоковязкие жидкости требуют нагрева и изоляции для транспортировки (например, тяжелая нефть и расплавленные полимеры) для снижения их вязкости и улучшения текучести. Компактная конструкция колен с малым радиусом может приводить к образованию локальных застойных зон, снижая эффективность теплообмена в этих областях и делая их склонными к локальному понижению температуры, что приводит к увеличению вязкости и сопротивления потоку. Плавный поток в колене 1.5D обеспечивает полное перемешивание и равномерную передачу тепла жидкости в колене. В сочетании с обогревом или теплоизоляцией это позволяет лучше поддерживать стабильность температуры жидкости и избегать трудностей транспортировки, вызванных локальным охлаждением.
5. Снижение вибрации и шума в системе
Вихри и колебания давления, возникающие при прохождении жидкости через короткорадиусные отводы, более интенсивны, вызывая вибрацию и шум в трубопроводной системе. Хотя упругое и вязкое демпфирование высоковязких жидкостей может частично поглощать вибрацию, долговременные переменные напряжения все же могут привести к утечкам или усталости конструкции в местах соединений труб. Отводы 1,5D, уменьшая локальные возмущения потока, могут эффективно снизить амплитуду вибрации и уровень шума в системе, повышая безопасность эксплуатации и экологичность трубопроводной системы.
Заключение
При транспортировке высоковязких жидкостей длиннорадиусные отводы 1,5D, увеличивая радиус кривизны, обеспечивают множество преимуществ, таких как снижение сопротивления потоку жидкости, повышение стабильности, снижение износа и оптимизация контроля температуры. Хотя они занимают немного больше места и имеют несколько более высокую стоимость материалов, они являются лучшим выбором с точки зрения комплексной эффективности работы системы, надежности, затрат на техническое обслуживание и энергопотребления. Отводы с малым радиусом обычно используются только для транспортировки жидкостей низкой вязкости или во временных трубопроводах, где пространство крайне ограничено, а потери давления не являются серьезной проблемой. В системах транспортировки жидкостей высокой вязкости приоритет отдается «плавной транспортировке, низкому сопротивлению и высокой эффективности», поэтому отводы с большим радиусом 1,5D стали предпочтительным стандартом в отрасли.
