Низкое сопротивление и защита от засорения + стабильная защита потока для различных сред: колено с большим радиусом 1,5D решает проблемы, возникающие при транспортировке высоковязких материалов.
2026-01-09

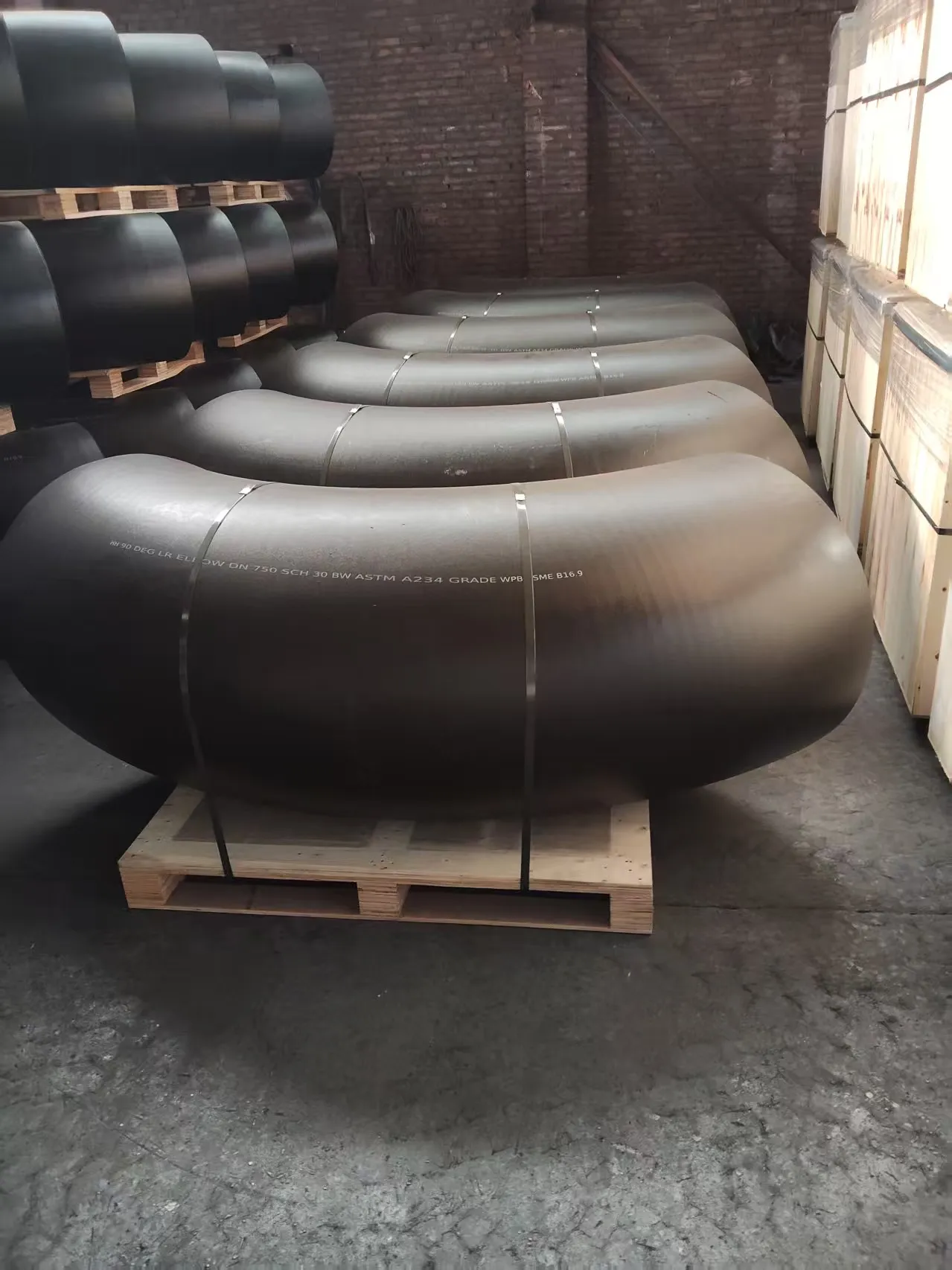

В системах транспортировки высоковязких жидкостей выбор колен имеет существенное значение для сопротивления потоку, энергопотребления и стабильности системы. Основные причины, по которым колена с большим радиусом (1,5D) предпочтительнее колен с малым радиусом (1D), заключаются в следующем:
I. Контроль сопротивления потоку и энергопотребления
Высоковязкие жидкости по своей природе обладают высоким сопротивлением трению при протекании по трубам, а повышенное локальное сопротивление (например, в коленах) еще больше увеличивает энергопотребление. Колена с большим радиусом (радиус кривизны R = 1,5 диаметра трубы D) имеют более длинный изгиб, что приводит к более плавному изменению направления скорости жидкости и меньшей области вихря. Согласно принципам гидродинамики, коэффициент локального сопротивления обратно пропорционален радиусу кривизны колена; коэффициент локального сопротивления колена 1,5D обычно составляет лишь 60–70% от коэффициента сопротивления колена 1D. Например, при вязкости жидкости 1000 сП и одинаковом расходе перепад давления, создаваемый одномерным коленом, может быть более чем на 40% выше, чем у полуторного колена, что приведет к значительному увеличению потребляемой мощности насоса и существенному росту долгосрочных эксплуатационных затрат на электроэнергию.
II. Стабильность поля потока и предотвращение застоя
Высоковязкие жидкости обладают плохой текучестью и склонны к образованию «мертвых зон» или застою на крутых поворотах в изгибах малого радиуса. Концентрированный угол изгиба в одномерном изгибе (обычно 90°) вызывает резкое снижение скорости потока на внутренней стороне, что легко приводит к накоплению жидкости, расслоению или даже затвердению на стенке. Это особенно проблематично для высоковязких сред, содержащих твердые частицы или склонных к кристаллизации (таких как расплавы полимеров, сырая нефть и асфальт), потенциально вызывая закупорку трубы или локальный перегрев. В отличие от этого, более пологий изгиб в 1,5D-изгибе приводит к более равномерному распределению поля потока и меньшему градиенту скорости, позволяя жидкости поддерживать непрерывный поток, эффективно снижая риск застоя, уменьшая частоту технического обслуживания и снижая вероятность отказа системы.
III. Баланс потерь давления и износа трубопровода
Высоковязкие жидкости оказывают значительное сдвиговое воздействие на внутреннюю стенку труб во время потока. Отводы с малым радиусом демонстрируют еще более высокую интенсивность локальной турбулентности, что усугубляет износ внутренней стенки отвода. Отводы 1,5D, уменьшая резкие изменения скорости и интенсивность вихревых токов, не только снижают локальные потери давления, но и уменьшают ударное и сдвиговое воздействие жидкости на стенку трубы, продлевая срок службы труб и отводов. Для промышленных систем, требующих длительной непрерывной работы (таких как химическая и пищевая промышленность), это снижение износа значительно уменьшает затраты на замену оборудования и время простоя.
IV. Эффективность перекачки и совместимость систем
Перекачка высоковязких жидкостей обычно осуществляется с помощью мощных центробежных или винтовых насосов, выходное давление которых должно преодолевать общее сопротивление трубопроводной системы. Чрезмерное использование колен 1D может привести к увеличению общего сопротивления системы, что вызовет смещение рабочей точки насоса в сторону более высоких напоров и более низких расходов, потенциально превышая эффективный рабочий диапазон насоса и даже приводя к кавитации или перегрузке. Колено 1.5D снижает сопротивление системы, позволяя насосу стабильно работать в расчетных условиях, повышая эффективность перекачки, одновременно снижая нагрузку на двигатель и энергопотребление, тем самым обеспечивая общую энергоэффективность системы.
V. Безопасность процесса и защита характеристик среды
Некоторые высоковязкие среды (например, высокотемпературные расплавленные пластмассы и клеи) чувствительны к скорости сдвига и изменениям температуры. Интенсивный поток в коленах малого радиуса может приводить к локальному повышению температуры (от механической энергии к теплу) или разрыву молекулярных цепей (например, деградации полимеров), что влияет на качество продукции. Плавные характеристики потока в коленах 1,5D снижают потери механической энергии и колебания температуры, обеспечивая стабильные физико-химические свойства среды во время транспортировки. Это особенно подходит для областей с жесткими требованиями к характеристикам среды, таких как химическая промышленность, пищевая и фармацевтическая промышленность.
Заключение
Выбор колен 1,5D с большим радиусом для систем транспортировки высоковязких жидкостей в основном сводится к оптимизации локальных характеристик поля потока для достижения комплексной цели: снижения сопротивления, снижения энергопотребления, стабильной работы и защиты среды. Хотя одномерные отводы имеют преимущество в размерах в условиях ограниченного пространства, в условиях высокой вязкости повышенное энергопотребление, риск засорения и повреждение оборудования значительно перевешивают экономию места. Поэтому с точки зрения эффективности системы, безопасности и экономичности, полуторные отводы с большим радиусом являются неизбежным выбором для транспортировки высоковязких жидкостей.
