Введение в бесшовные отводы
2025-12-23
1.1 Определение и классификация бесшовных отводов
В современной промышленности бесшовные отводы играют незаменимую роль в качестве важнейших компонентов трубопроводных систем. Проще говоря, бесшовный отвод — это фитинг, используемый для изменения направления трубопровода. Он не имеет сварных швов и изготавливается из цельного куска металла с помощью специальных процессов. Эта уникальная конструкция обеспечивает бесшовным отводам лучшую прочность и герметичность, позволяя им выдерживать более высокое давление и более жесткие условия эксплуатации.

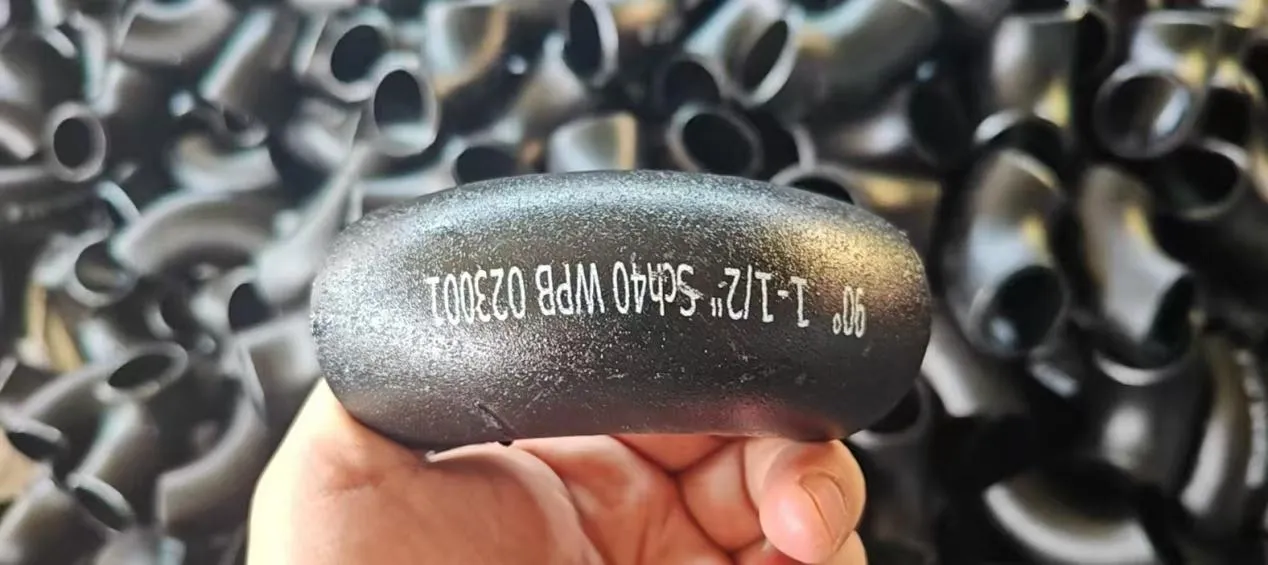

С точки зрения классификации, бесшовные отводы можно разделить по различным стандартам. По углу наклона распространены бесшовные отводы под углом 45°, 90° и 180°. Среди них бесшовные отводы под углом 90° наиболее широко используются в промышленных трубопроводных системах, на их долю приходится около 60% всего использования бесшовных отводов. В качестве примера рассмотрим нефтехимическую промышленность: в трубопроводах крупных нефтеперерабатывающих заводов широко используются бесшовные отводы на 90°, изменяющие направление транспортировки таких жидкостей, как сырая и переработанная нефть, обеспечивая эффективное обхождение препятствий и оборудования, а также эффективную передачу жидкости.
В зависимости от процесса изготовления бесшовные отводы можно разделить на отводы горячего формования, штампованные и экструдированные. Бесшовные отводы горячего формования изготавливаются путем нагрева заготовки трубы и ее деформации с помощью штампа и упора. Этот процесс позволяет получать отводы с равномерной толщиной стенки и стабильным качеством, и широко используется в трубопроводах высокого давления. Штампованные бесшовные отводы, с другой стороны, изготавливаются путем штамповки заготовки трубы с помощью штампа, что обеспечивает высокую эффективность производства и пригодность для массового производства. Исследования показали, что в некоторых крупных проектах водоочистки доля использования штампованных бесшовных отводов может достигать 70%, поскольку они позволяют быстро удовлетворить потребности проекта в фитингах.
В зависимости от материала бесшовные отводы подразделяются на различные типы, включая углеродистую сталь, нержавеющую сталь и легированную сталь. Бесшовные отводы из углеродистой стали отличаются низкой стоимостью и высокой прочностью и широко используются в промышленных трубопроводах. Бесшовные отводы из нержавеющей стали обладают превосходной коррозионной стойкостью и широко применяются в отраслях с высокими требованиями к гигиене и коррозионной стойкости, таких как пищевая и фармацевтическая промышленность. Например, в аэрокосмической отрасли часто выбирают бесшовные отводы из легированной стали, чтобы соответствовать требованиям к легким и высокопрочным материалам для самолетов. Как отметил известный промышленный эксперт: «Выбор подходящих материалов является ключом к оптимальной работе промышленных компонентов». Бесшовные отводы, изготовленные из различных материалов, обеспечивают надежную поддержку эффективной работы современной промышленности в соответствующих областях применения.
1.2 Процесс изготовления бесшовных отводов
В современной промышленности бесшовные отводы являются ключевыми компонентами трубопроводных систем, и процесс их изготовления оказывает глубокое влияние на все промышленное применение. Процесс изготовления бесшовных отводов является сложным и точным, что влияет на то, смогут ли бесшовные отводы выполнять свою должную роль в различных отраслях промышленности.
Технологические процессы изготовления бесшовных отводов в основном включают горячее прессование, штамповку и экструзию. Горячее прессование в настоящее время является одним из наиболее распространенных процессов. В нем используется специализированный пресс для нагрева заготовки трубы до подходящей температуры, после чего она постепенно под действием матрицы принимает форму отвода. Преимуществом этого процесса является высокая производительность, позволяющая изготавливать бесшовные отводы с равномерной толщиной стенки и высокой точностью размеров. Например, крупная нефтехимическая компания использовала процесс горячего прессования для изготовления бесшовных отводов в рамках проекта по модернизации трубопроводной системы. Это увеличило скорость производства на 30% по сравнению с традиционными процессами, а погрешность концентричности отводов контролировалась в пределах ±0,5 мм, что значительно улучшило качество монтажа и эксплуатационную стабильность трубопроводной системы.
Процесс штамповки включает в себя прессование заготовки трубы в нужную форму с помощью пресса и матриц. Этот процесс подходит для изготовления бесшовных отводов малого и среднего диаметра, отличается короткими производственными циклами и низкими затратами. Однако отводы, изготовленные методом штамповки, несколько уступают отводам, изготовленным методом горячей штамповки, по равномерности толщины стенок. Согласно соответствующим исследованиям, отклонение толщины стенок бесшовных отводов, изготовленных методом штамповки, обычно составляет около ±1 мм. Бесшовные отводы, изготовленные методом штамповки, широко используются в системах водоочистки и водоснабжения, где контроль затрат имеет строгие требования.
Процесс экструзии включает в себя прессование заготовки трубы в форму отвода с помощью матрицы на экструдере. Процесс экструзии позволяет изготавливать высокопрочные и высокоточные бесшовные отводы, что делает его особенно подходящим для таких областей, как аэрокосмическая промышленность, где требования к свойствам материалов и точности размеров чрезвычайно высоки. Например, в аэрокосмическом проекте бесшовные отводы, изготовленные с использованием технологии экструзии, имеют предел текучести на 20% выше, чем национальный стандарт, что позволяет им выдерживать более высокое давление и более жесткие условия эксплуатации.
Процесс изготовления бесшовных отводов также включает нагрев, охлаждение и термообработку материала. Соответствующие скорости нагрева и охлаждения обеспечивают микроструктуру и рабочие характеристики отвода. Например, в процессах горячей штамповки температура нагрева заготовки обычно контролируется в диапазоне от 950℃ до 1050℃. Чрезмерный нагрев может привести к перегреву поверхности материала, что повлияет на качество отвода; чрезмерное охлаждение может вызвать дефекты, такие как трещины. Термическая обработка дополнительно улучшает механические свойства отвода, повышая его коррозионную стойкость и срок службы.
Как сказал известный промышленный эксперт: «Процесс — краеугольный камень качества промышленной продукции». Процесс производства бесшовных отводов напрямую определяет эффективность их применения в современной промышленности. Только путем постоянной оптимизации производственных процессов и улучшения качества и характеристик бесшовных отводов мы можем лучше удовлетворять потребности различных отраслей, таких как нефтехимия, водоочистка и аэрокосмическая промышленность, тем самым способствуя устойчивому развитию современной промышленности.
