Вогнутые и плоские уплотнительные поверхности! Понимание применимых условий эксплуатации различных типов фланцевых уплотнений в одной статье.
2026-01-07
В промышленных трубопроводных системах герметичность фланцевых соединений имеет решающее значение для обеспечения безопасной и стабильной работы системы. Как основной компонент соединения, уплотнительная поверхность фланца напрямую влияет на эффективность герметизации, допустимое давление, температуру и характеристики рабочей среды. В данной статье будет проведено углубленное сравнение структурных характеристик и принципов герметизации двух распространенных типов уплотнительных поверхностей фланцев: выступающей (MFM) и плоской (FF), а также проанализированы условия их эксплуатации, чтобы помочь читателям сделать правильный выбор в практических инженерных проектах.

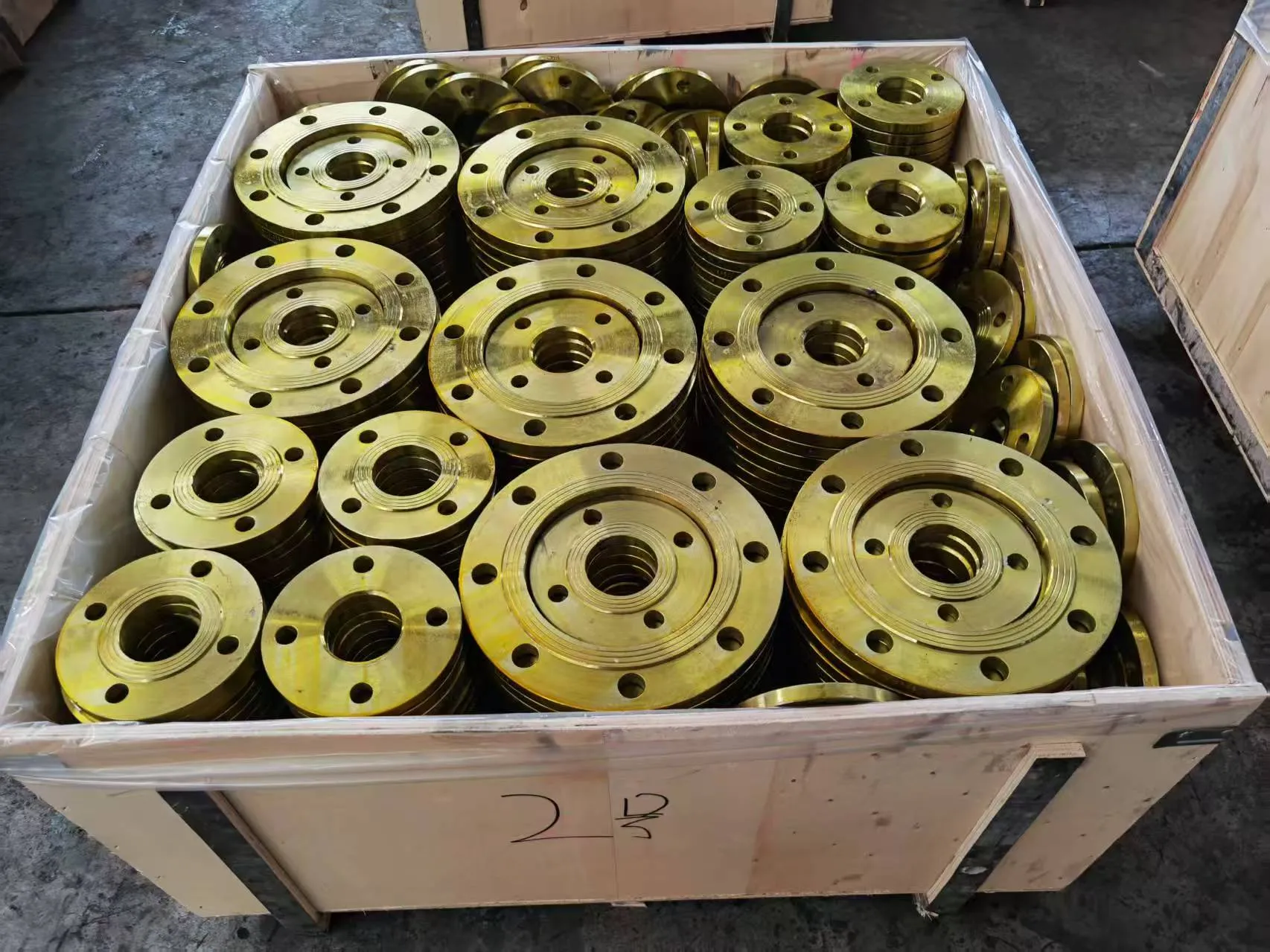

I. Уплотнительная поверхность фланца с выступающей поверхностью (MFM)
1. Структурные особенности
Фланец с выступающей поверхностью состоит из пары сопрягаемых фланцев с выступающей поверхностью и фланца с утопленной поверхностью. Уплотнительная поверхность фланца с утопленной поверхностью представляет собой канавку, глубина которой немного превышает толщину прокладки; уплотнительная поверхность фланца с выступающей поверхностью представляет собой выступ, соответствующий канавке, высота которого обычно равна глубине канавки. Прокладка помещается в канавку фланца с утопленной поверхностью и обеспечивает герметизацию за счет сжатия фланцем с выступающей поверхностью. Такая конструкция эффективно предотвращает смещение прокладки во время установки или эксплуатации.
2. Принцип герметизации
В процессе установки болты затягиваются таким образом, чтобы через выступающую поверхность фланца равномерно распределялась сжимающая нагрузка на прокладку внутри вогнутого фланца. Под давлением прокладка подвергается упругой или пластической деформации, заполняя мельчайшие неровности на уплотнительной поверхности фланца и тем самым блокируя путь утечки рабочей среды. Благодаря ограничивающему эффекту канавки на прокладку, даже при вибрации или колебаниях давления прокладка не смещается, обеспечивая стабильность уплотнения.
3. Анализ применимых условий эксплуатации
- Рабочее давление : Подходит для условий среднего и высокого давления, как правило, для номинальных давлений от 1,6 МПа до 16 МПа или даже выше. Его конструкция лучше выдерживает более высокое предварительное затягивание болтов и среднее давление, обеспечивая надежное уплотнение.
- Рабочая температура : Обладает высокой температурной адаптивностью и может использоваться как в условиях низких, так и средних и высоких температур (обычно от -200℃ до 600℃, в зависимости от материала прокладки). В условиях значительных перепадов температуры вогнуто-выпуклая структура поверхности помогает поддерживать герметичность, надежно фиксируя прокладку на месте.
- Характеристики среды : Подходит для транспортировки различных коррозионных, легковоспламеняющихся, взрывоопасных, токсичных или ценных сред. Обладает превосходными герметизирующими свойствами, эффективно предотвращая утечки среды, снижая риски для безопасности и экономические потери. Например, используется в химической промышленности для транспортировки кислотных и щелочных растворов, а также в нефтегазовой отрасли для транспортировки нефти и газа.
- Условия вибрации трубопровода : Подходит для трубопроводных систем с некоторой вибрацией или пульсацией давления. Фиксирующее действие канавки на прокладку противодействует воздействию вибрации и уменьшает утечки, вызванные смещением прокладки.
Требования к установке и стоимость : Для установки требуется точное выравнивание выступающих и углубленных поверхностей, что требует высокой точности обработки фланца. Стоимость несколько выше, чем у плоского фланца, в основном из-за затрат на механическую обработку. Однако, учитывая долгосрочную герметичность и безопасность, общая стоимость часто оказывается более выгодной.

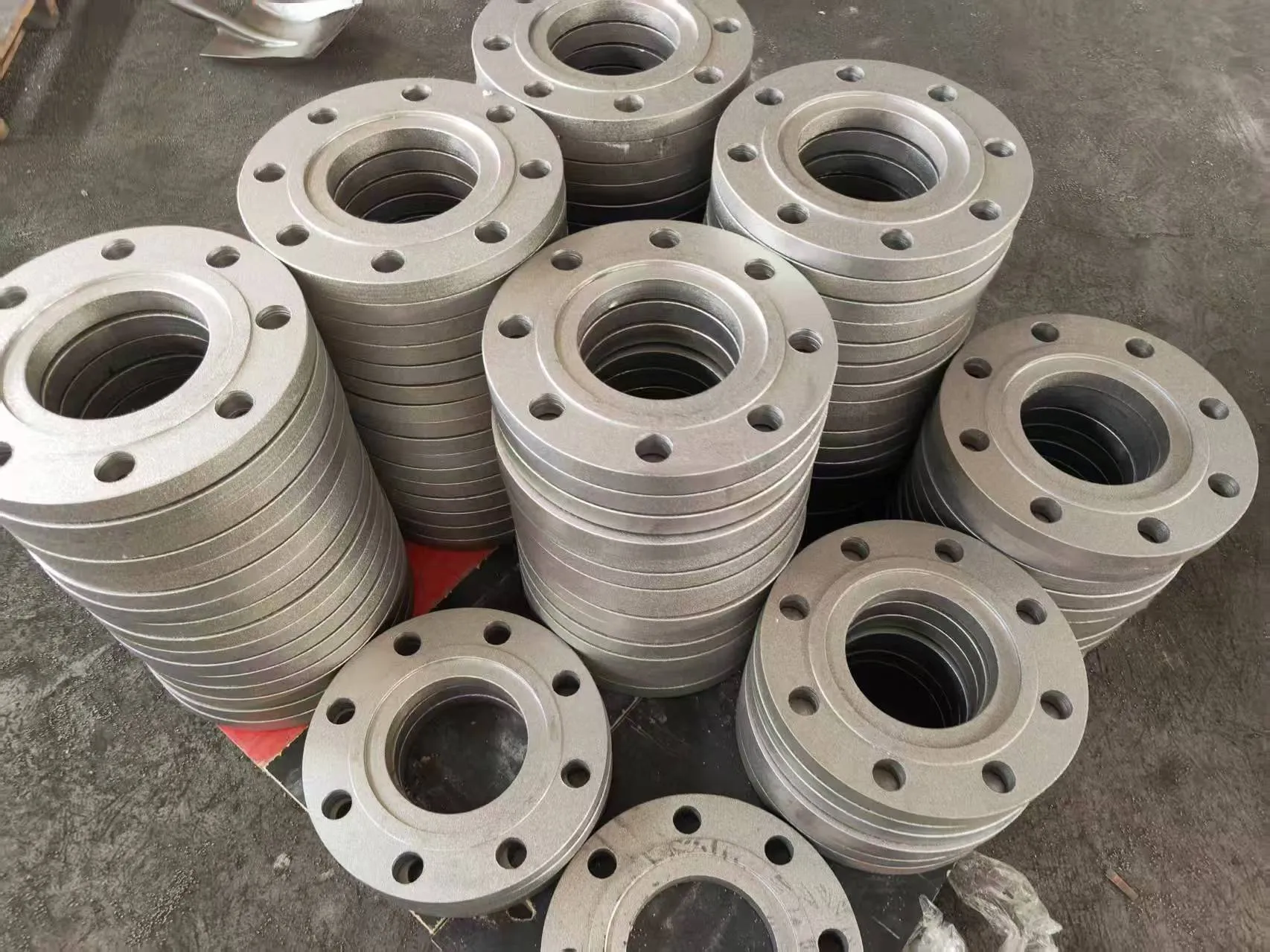

II. Плоская уплотнительная поверхность фланца (FF)
1. Структурные особенности
Плоский фланец имеет простую, плоскую уплотнительную поверхность. Уплотнительная поверхность фланца представляет собой гладкую плоскость, а между двумя плоскими фланцами размещается прокладка. Уплотнение достигается путем сжатия прокладки и ее затягивания болтами. Он имеет простую конструкцию и легко изготавливается.
2. Принцип герметизации
Прокладка прижимается между двумя параллельными плоскими фланцами под действием затягивающих болтов, в результате чего она упруго деформируется и заполняет шероховатость поверхности фланцев, образуя уплотнительный интерфейс. Поскольку отсутствует позиционирующая конструкция, положение прокладки полностью зависит от выравнивания во время установки.
3. Анализ применимых условий эксплуатации
- Рабочее давление : В основном подходит для применений с низким давлением, обычно используется в ситуациях, когда номинальное давление PN ≤ 1,0 МПа. При низком давлении для обеспечения герметичности прокладки достаточно относительно небольшого предварительного затяжки болта. С увеличением давления герметизирующий эффект плоского фланца значительно снижается, что повышает вероятность утечки.
- Рабочая температура : Подходит для сред с относительно стабильными и низкими температурами, обычно рекомендуется для использования в диапазоне от -50℃ до 200℃. В условиях высоких температур разница в термическом расширении между плоским фланцем и прокладкой может привести к снижению давления уплотнения, что повлияет на эффективность герметизации.
- Характеристики среды : Подходит для транспортировки сред общего назначения, не вызывающих коррозию, нетоксичных и не предъявляющих высоких требований к герметичности, таких как вода, воздух и пар (низкое давление). Для сильно коррозионных, легковоспламеняющихся и взрывоопасных сред надежность герметизации плоских фланцев относительно низка, и их выбор не рекомендуется.
- Условия вибрации трубопровода : Не подходит для трубопроводных систем с сильной вибрацией или колебаниями давления. Из-за неправильного положения прокладок вибрация может легко вызвать их смещение или неравномерное распределение герметизирующего давления, что приводит к утечкам.
Требования к монтажу и стоимость : Монтаж относительно прост, с определенными требованиями к параллельности и выравниванию фланцев, но сложность обработки невелика, а стоимость относительно низка. Часто используется в трубопроводных системах низкого давления, где требования к герметичности невысоки, а стоимость имеет значение, например, в водопроводных и канализационных трубах, а также в обычных трубопроводах сжатого воздуха.
III. Сравнение и рекомендации по выбору вогнуто-выпуклых и плоских уплотнительных поверхностей.
1. Сравнение и резюме
| характерный | MMF (средняя площадь поверхности) | Плоскость (FF) |
| Диапазон применения под давлением | Среднее и высокое напряжение (PN1,6 МПа и выше) | Низкое давление (PN≤1,0 МПа) |
| Адаптивность к температуре | Широкий диапазон температур (от -200℃ до 600℃, в зависимости от типа прокладки). | Более узкий диапазон температур (от -50℃ до 200℃) |
| Совместимость с медиаконтентом | Подходит для работы с агрессивными средами, такими как коррозионные, легковоспламеняющиеся, взрывоопасные и токсичные вещества. | Подходит для сред, требующих некоррозионных, нетоксичных свойств и низкой проницаемости. |
| Вибростойкость | Высокий (предел прокладки) | Слабое уплотнение (прокладка легко смещается) |
| затраты на обработку | Более высокая (требует обработки вогнутых и выпуклых сопрягаемых поверхностей) | Нижний уровень (простая плоская обработка) |
| Сложности при установке | Средний уровень (требует координации с центральным правительством) | Простой (плоский) способ склеивания |
2. Рекомендации по выбору
Фланцы с выступающей поверхностью предпочтительны, когда система работает при высоком давлении (PN≥1,6 МПа), среда является коррозионной, легковоспламеняющейся, взрывоопасной или токсичной, или когда трубопровод подвергается вибрации или значительным колебаниям температуры. Примерами являются соединения реакторов в химическом производстве, нефтегазопроводы и паропроводы высоких температур (среднего и высокого давления).
Плоские фланцы предпочтительны для применений с более низким рабочим давлением (PN≤1,0 МПа), для работы с обычными жидкостями (такими как вода и воздух), при менее строгих требованиях к герметизации и жестком контроле затрат. Примерами являются системы водоснабжения и водоотведения зданий, обычные трубопроводы сжатого воздуха и системы охлаждения низкого давления.
В заключение, при выборе типа уплотнительной поверхности фланца необходимо всесторонне учитывать такие факторы, как рабочее давление системы, температура, характеристики рабочей среды, условия вибрации и бюджет, чтобы обеспечить безопасную и надежную работу трубопроводного соединения. Фланцы с выступающей поверхностью, благодаря своим превосходным герметизирующим свойствам и стабильности, отлично подходят для работы при среднем и высоком давлении и в жестких условиях эксплуатации; в то время как фланцы с плоской поверхностью, благодаря своей простоте и экономичности, широко используются в обычных условиях эксплуатации при низком давлении.
