Фланцы ГОСТ 33259-2015 стальные
Стандарт регламентирует конструкцию, материалы, размеры, уплотнительных поверхностей, сферу применения соединительных деталей трубопровода. Фланцы по ГОСТ 33259 используют при возведении трубопроводных систем промышленного и бытового назначения, для подключения к трубам насосов, емкостей, различных механизмов.
Описание
маркер

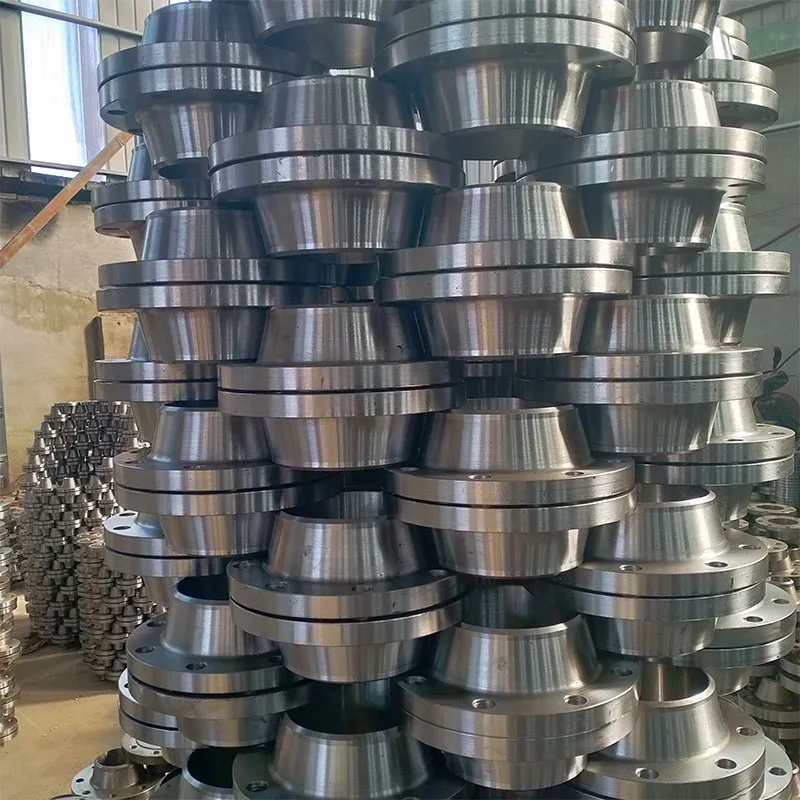

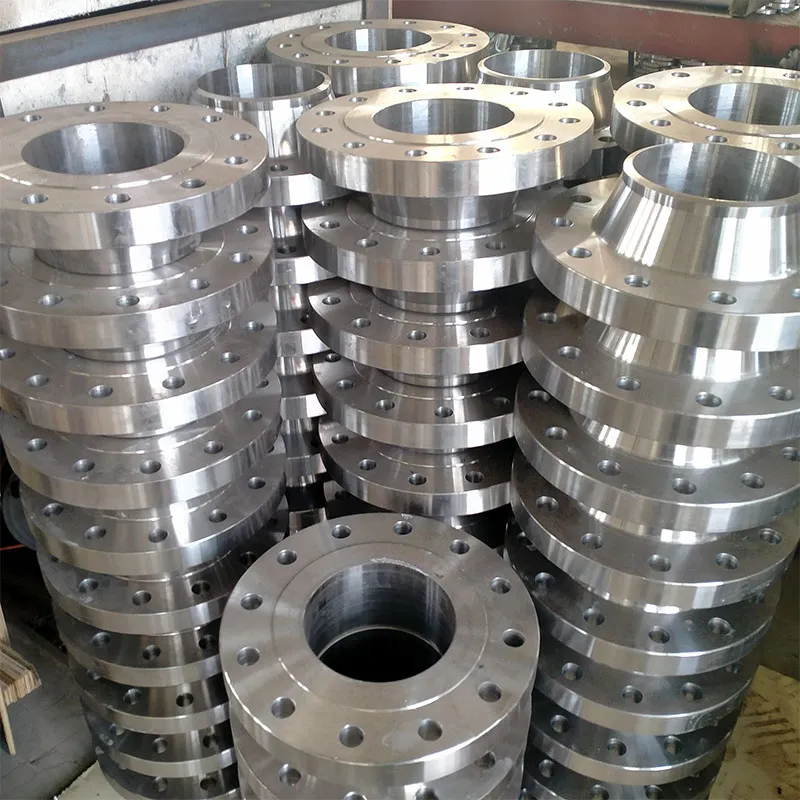

Стальные фланцы ГОСТ 33259-2015
Стандарт регламентирует конструкцию, материалы, размеры, уплотнительных поверхностей, сферу применения соединительных деталей трубопровода. Фланцы по ГОСТ 33259 используют при возведении трубопроводных систем промышленного и бытового назначения, для подключения к трубам насосов, емкостей, различных механизмов.
Введенный в 2015 году документ является общим для производства стальных фланцев, заменяет часть ранее действующих стандартов. ГОСТ 33259 классифицировал размеры и типы фланцев, урегулировал процессы изготовления и контроля качества.
Предлагаем купить соединительные детали трубопроводов собственного производства. Уточнить наличие деталей на складе компании можно по телефону, электронной почте или через форму заявки на сайте. Каждую отгрузку товара мы сопровождаем пакетом документов, сертификатами. Доставка по Москве, области, во все регионы России.
Типы фланцев ГОСТ 33259-2015
01 ‒ плоские приварные;
02 ‒ плоские свободные на приварном кольце;
03 ‒ плоские свободные на отбортовке;
04 ‒ плоские свободные на хомуте под приварку;
11 ‒ воротниковые;
21 ‒ корпуса арматуры (отдельно не изготавливаются).
Трубодетали выдерживают давление до 250 PN (кгс/см²). Используют при транспортировке газа, пара, воды, нефти, продуктов нефтепереработки и прочего гидротранспорта.
Исполнения
B ‒ соединительный выступ;
Е ‒ выступ;
F ‒ впадина;
C, L ‒ шип;
D, M ‒ паз;
K ‒ под линзовую прокладку;
J ‒ под прокладку овального сечения.
На качество и прочность фланцевого соединения влияет сталь, из которой выполнены детали. Мы изготавливаем фланцы из качественных, углеродистых сталей ст.20 и 09г2с, нержавеющей ‒ 12х18н10т. Материал позволяет эксплуатировать соединители в северных широтах, работать со средами разной агрессивности.
Цена на фланцы ГОСТ 33259 2015 зависит комплектации, марки стали, объема заказа, предоставляется по запросу. Товар в наличии в Москве. Заказывайте соединительную арматуру от производителя через форму обратной связи.
